网络互联设备

中继器与集线器

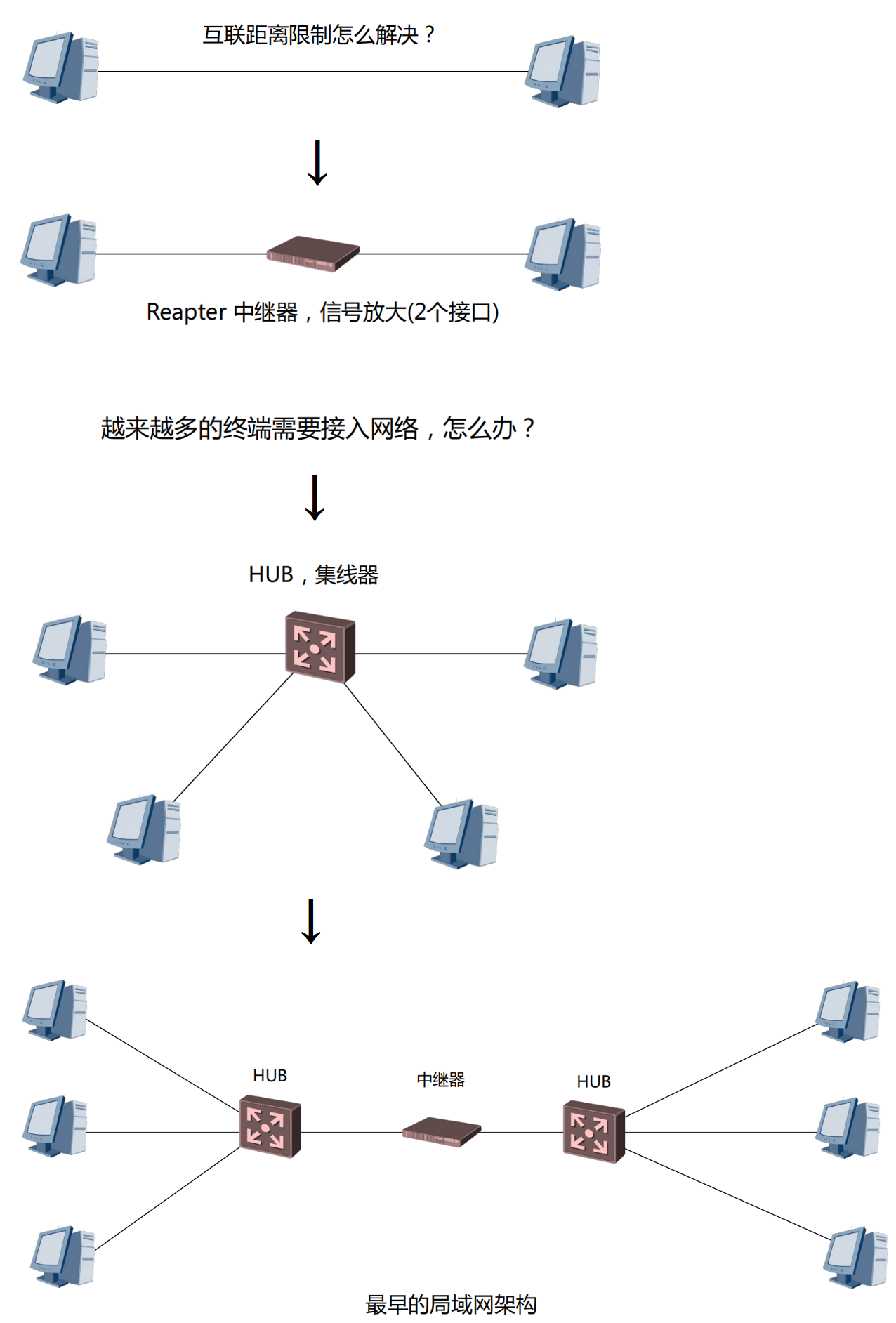

网络推进历史

集线器工作原理与问题

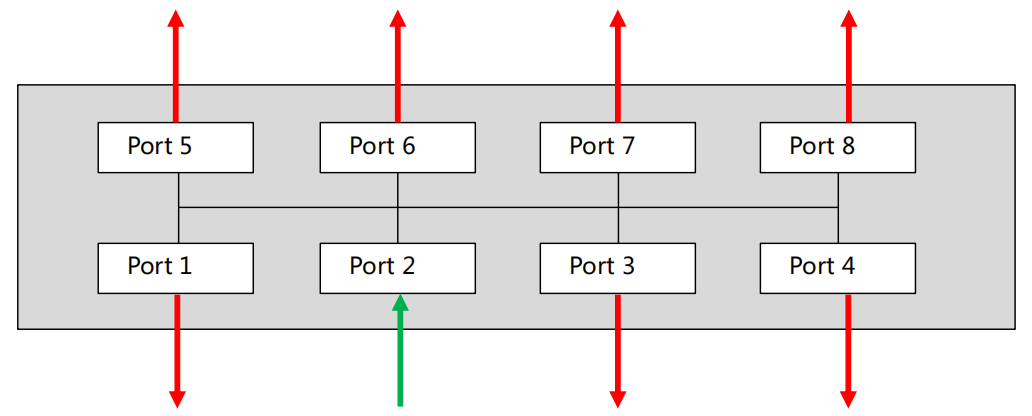

• ▪从一个接口进入的数据，进行信号放大后，从其他所有接口进行泛洪。

如果把两个集线器串起来，会形成什么问题？

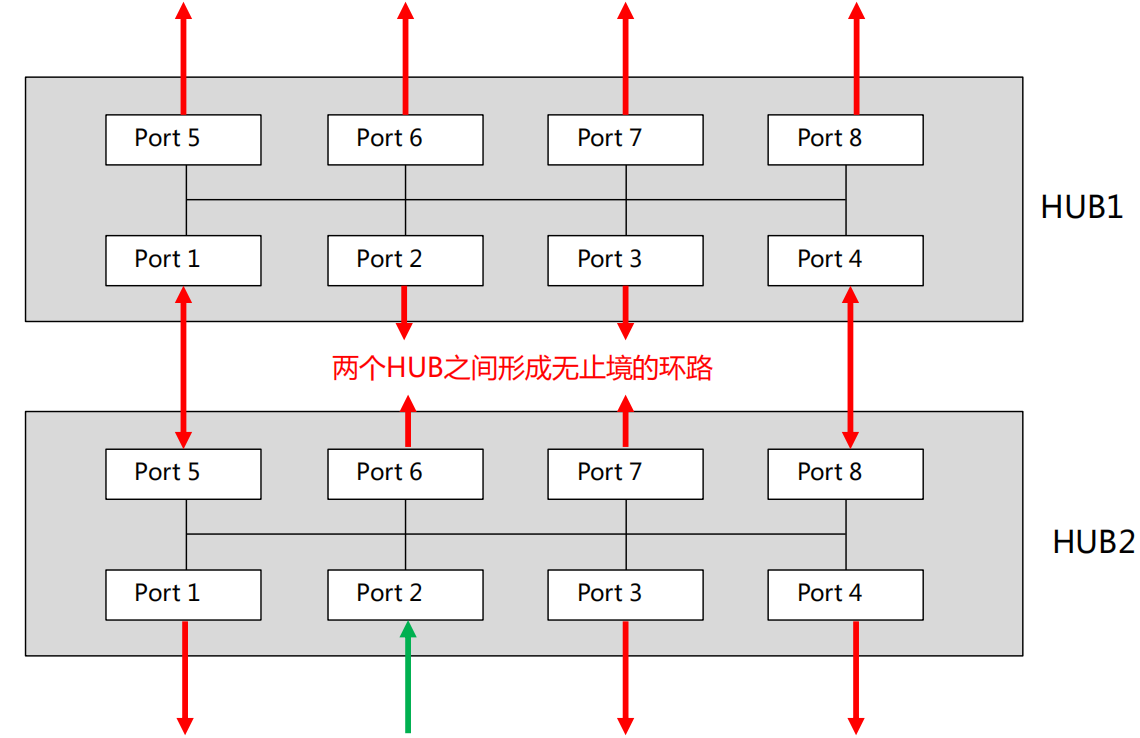

集线器的两大问题： 产生环路，形成广播风暴，影响通信效率。 数据扩散，严重安全威胁。

• ▪产生环路，形成广播风暴，影响通信效率。

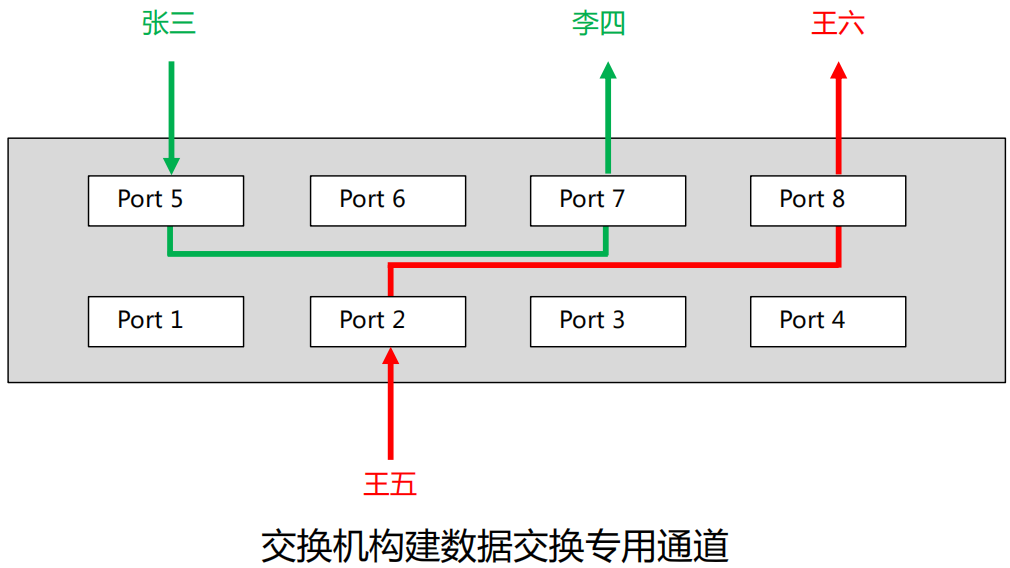

交换机

考试中提到的交换机，若无特殊说明，均为二层交换机。

交换机的寻址

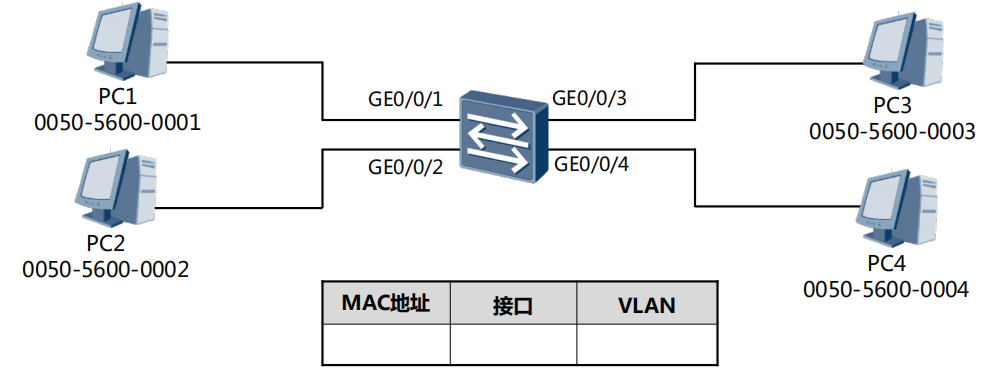

(1)初始情况下，交换机MAC地址表是空的。

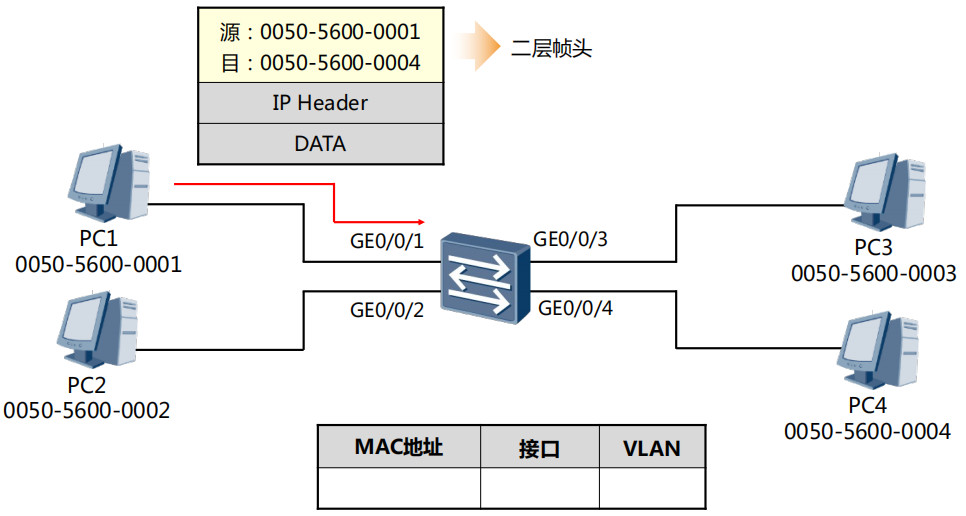

(2)PC1发送一个数据帧给PC4， 假设PC1已经知道PC4的MAC地址。

(3)交换机在收到数据帧后，将数据帧的源MAC地址学习到MAC地址表中，并与接收该帧的接口GE0/0/1口关联。

(4)交换机在MAC地址表中查询数据帧的目的MAC地址，发现没有匹配的表 项，因此将数据帧从除了其入站接口之外的所有接口泛洪出去 。

(5)PC2及PC3收到数据帧后将其丢弃，因为这些数据帧并非发送给自 己；PC4则收下数据帧，现在PC4要回复数据给PC1。

(6)PC4封装回复包，发给PC1。

(7)交换机收到了PC4的数据帧，将帧头中的源MAC地址学习到 MAC表中，并与接口GE0/0/4关联。

(8)交换机在MAC表中查找数据帧的目的MAC地址，发现有一个匹配的 表项，出接口是GE0/0/1，于是将数据帧转发到GE0/0/1口。

路由器与三层交换机

路由器

三层交换机

典型园区网络拓扑结构

园区网主要技术应用

路由器与三层交换机对比

CPU和显卡有什么区别？ CPU什么都可以处理，显卡主要处理音频和视频； 简单比喻：CPU相当于博士，显卡或芯片相当于10万个小学生

CPU什么都可以处理，显卡主要处理音频和视频；

简单比喻：CPU相当于博士，显卡或芯片相当于10万个小学生

多层交换机/网关设备

网关是互连网络中操作在OSI传输层之上的设施。 网关的主要功能： （1）连接网络层之上执行不同协议的子网，组成异构型的互联网。 （2）网关能对互不兼容的高层协议进行转换。 （3）为了实现异构型设备之间的通信，网关要对不同传输层、会话层、表示层、应用层协议进行翻译和换。

• ▪网关是互连网络中操作在OSI传输层之上的设施。
• ▪网关的主要功能： （1）连接网络层之上执行不同协议的子网，组成异构型的互联网。 （2）网关能对互不兼容的高层协议进行转换。 （3）为了实现异构型设备之间的通信，网关要对不同传输层、会话层、表示层、应用层协议进行翻译和换。
• ▪（1）连接网络层之上执行不同协议的子网，组成异构型的互联网。
• ▪（2）网关能对互不兼容的高层协议进行转换。
• ▪（3）为了实现异构型设备之间的通信，网关要对不同传输层、会话层、表示层、应用层协议进行翻译和换。

多层交换机 / 多业务交换机

• ▪华三硬件板卡最丰富，控标项；华为和锐捷板卡数量少，华为具有随板功能，如随板AC，软件授权。
• ▪实际项目配置多业务卡并不多（功能和性能原因，术业有专攻）。
• ▪了解一下迪普，也是多业务交换机的主推厂商。

SDN 可编程交换机

编程实现各种功能NFV OSPF、RIP、BGP（不需要） 防火墙、负载均衡等等 传统架构每台设备都具有转发层面和控制层面，SDN将控制层面上收到SDN控制器。

• ▪编程实现各种功能NFV OSPF、RIP、BGP（不需要） 防火墙、负载均衡等等
• ▪OSPF、RIP、BGP（不需要）
• ▪传统架构每台设备都具有转发层面和控制层面，SDN将控制层面上收到SDN控制器。

网络演进总结

（1）交换机前身：中继器、集线器 （2）二层交换机：基于MAC转发 （3）三层交换机：集成路由功能 （4）多业务交换机：FW/AC/LB/WS （5）可编程交换机：SDN SDN部署：Google、 AT&T CISCO N9K：ACI(Application Centric Infrastructure) 以应用为中心的基础设施 HW127/128：敏捷网络，敏捷开发 H3C 125、锐捷N18K：都支持SDN

• ▪（1）交换机前身：中继器、集线器
• ▪（2）二层交换机：基于MAC转发
• ▪（3）三层交换机：集成路由功能
• ▪（4）多业务交换机：FW/AC/LB/WS
• ▪（5）可编程交换机：SDN SDN部署：Google、 AT&T CISCO N9K：ACI(Application Centric Infrastructure) 以应用为中心的基础设施 HW127/128：敏捷网络，敏捷开发 H3C 125、锐捷N18K：都支持SDN
• ▪SDN部署：Google、 AT&T
• ▪CISCO N9K：ACI(Application Centric Infrastructure) 以应用为中心的基础设施
• ▪HW127/128：敏捷网络，敏捷开发
• ▪H3C 125、锐捷N18K：都支持SDN
