一、 前言

在计算机网络规划设计师考试中，信道特性（奈奎斯特定理与香农定理）是每年必考的核心基础。本文通过对关键知识点的梳理，再经过真题练习。力求让同学们能轻松掌握知识，稳拿这部分的关键分数。

二、 核心概念

1. 带宽（W）

• ▪定义：信道允许通过的最高频率减去最低频率。
• ▪例如：某信道允许频率从 100Hz 到 500Hz 的信号通过，那么带宽 W = 500 - 100 = 400Hz。
• ▪单位：赫兹（Hz），也就是每秒振动次数。
• ▪通俗理解：带宽就像公路的车道数。车道越多（带宽越大），同一时间能跑的车（信号）就越多。

2. 码元与波特

• ▪码元：信号的一个基本波形，好比公路上的一辆车。
• ▪码元速率（B）：每秒能发送多少个码元，单位是波特（Baud）。就好比每秒从收费站开出去多少辆车。
• ▪数据速率（R）：每秒能传输多少比特（0或1），单位是比特每秒（bps）。好比每秒能运送多少货物（每个车可以装几箱货）。
• ▪数据速率计算公式： R=B×log 2 V V 是每种码元可以表示的状态数，也就是每辆车能装的货物种类数（比如2种状态就是装1比特，4种状态就是装2比特，8种状态就是装3比特）。
• ▪例如：如果每辆车只能装 1 比特（0或1），那么 V = 2，log 2 2 = 1，所以 R = B（数据速率等于码元速率）。

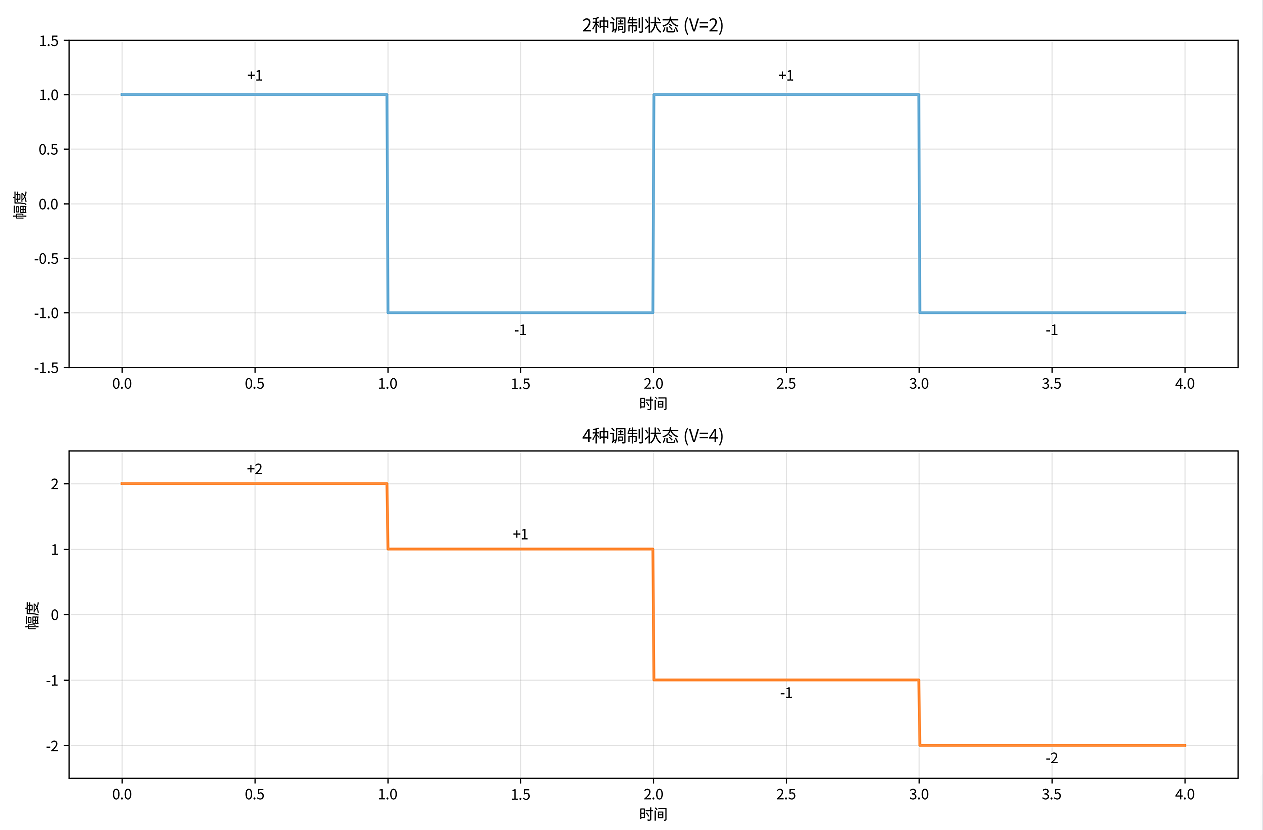

• ▪如果每辆车能装 4 种状态（00,01,10,11），那么 V = 4，log 2 4 = 2，所以 R = 2B，数据速率就是码元速率的两倍。

三、 两个关键定理

1、奈奎斯特定理

• ▪假设信道完全没有噪声，唯一限制的是码元之间的互相干扰（码间串扰）。好比一条完美的公路，没有任何意外，但车之间不能靠太近，否则会撞上。
• ▪奈奎斯特公式（码元速率上限）： B max =2W(波特) 即：最大码元速率 = 2 × 带宽。
• ▪通俗来讲就是，带宽 W 决定了你能用的“车道宽度”，而 2W 就是每秒最多能发多少个码元。比如带宽 4kHz，那么最大码元速率就是 8000Baud。奈奎斯特从数学上证明，要无码间串扰，码元速率不能超过带宽的两倍。
• ▪引申公式（数据速率上限）： R max =2Wlog 2 V

• ▪如果采用高级调制技术（增大 V），就可以让每个码元携带更多比特，从而提高数据速率。但 V 不能无限大，因为 V大了，信号状态差异小，容易受噪声干扰。

2、香农定理

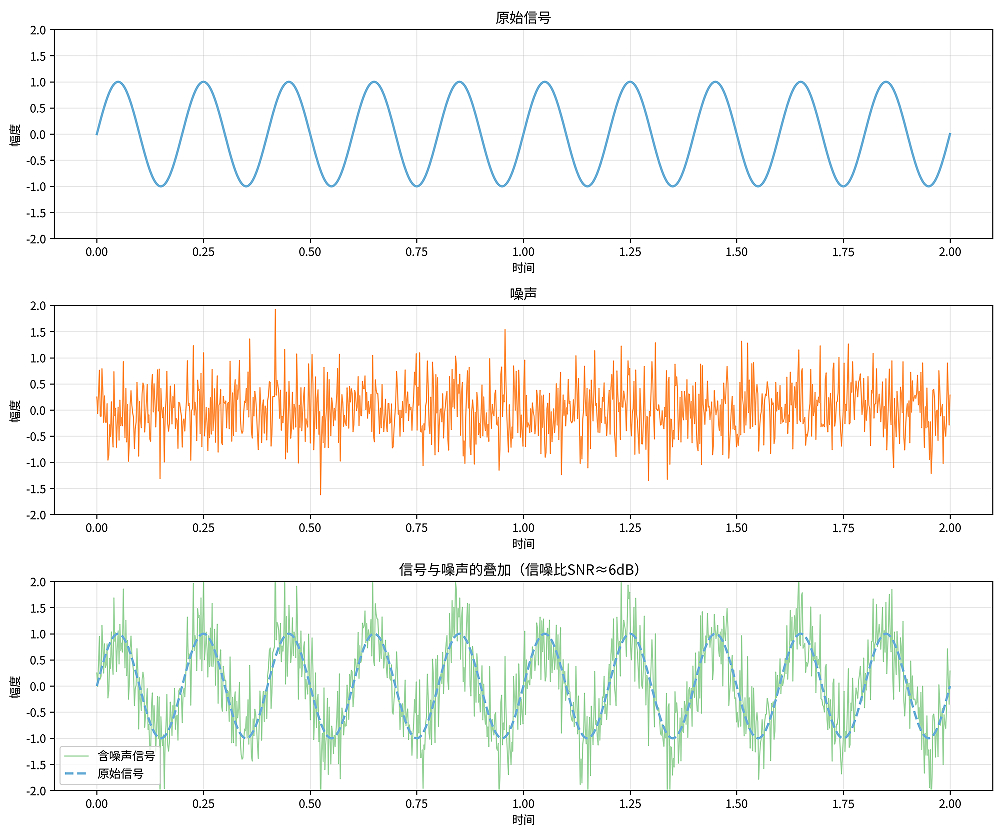

• ▪现实中的信道总是有噪声的，噪声会干扰信号，使得接收端可能判错。香农告诉我们，不管用什么高级调制，极限信息速率是有上限的。
• ▪香农定理公式： C=Wlog 2 (1+S/N)(bps)
• ▪C：极限信息速率（信道容量）。
• ▪S/N：信噪比（数值比），即信号功率与噪声功率的比值。
• ▪通俗讲就是，S/N 越大，信号越“强壮”，抗干扰能力强，就能跑得更快。如果噪声很大，S/N 小，速率就上不去。
• ▪dB与数值比的转换 dB=10log 10 (S/N)
• ▪例如：S/N=1000，那么dB = 10 × log 10 1000 = 10×3 = 30dB
• ▪记忆方法：dB 是 10 倍的以 10 为底的对数。记住几个典型值

0dB → S/N = 1
10dB → S/N = 10
20dB → S/N = 100
30dB → S/N = 1000

四、 两大定理比较

1、两大定理对比解析

奈奎斯特定理：理想信道（无噪声干扰）

香农定理：非理想信道（存在噪声）

奈奎斯特定理：带宽 W（相当于车道数）和码间串扰

香农定理：带宽 W 与信噪比S/N（信号强壮程度）

奈奎斯特定理：提高带宽，或采用更高级的调制技术（增大码元状态数V）

香农定理：提高带宽，或提高信噪比（如加大发射功率、降低噪声）

奈奎斯特定理：给出了码元速率的上限（进而影响数据速率）

香农定理：给出了信息速率的上限（无论采用何种调制都无法超越）

• ▪V 无限大时二者的不同行为 奈奎斯特定理：当 V 无限大时，数据速率 R 可以无限大吗？→ 理论上可以，但实际受噪声制约

香农定理：当 V 无限大时，数据速率 R 可以无限大吗？→不行！因为 V 过大会使信号状态过于密集，噪声干扰极易导致误码，香农公式早已确定了不可逾越的极限。

2、总结

• ▪奈奎斯特：告诉我们理想情况下，车可以多快、每车可以装多少货。
• ▪香农：告诉我们现实中，路况不好（有噪声），哪怕你车技再好，也达不到某个速度。

五、 考试时的解题方法与技巧

1. 解题三步走

• ▪第一步：看环境——题里说“理想”“无噪声”还是给“信噪比dB”？
• ▪第二步：换算单位——如果给 dB，立刻算出 S/N 数值。
• ▪第三步：对号入座 求最大码元速率、讨论调制技术 → 用奈奎斯特 求最大信息速率（信道容量）、讨论噪声 → 用香农公式

2. 常见题型

• ▪综合知识：选择题，通常是一道计算题，让你套公式算数。
• ▪案例分析：大题里可能会问“为什么这个网络速率上不去？”你需要用香农定理解释噪声限制了速度。
• ▪核心难点： 码元速率 vs 信息速率：码元就像“车的数量”，信息速率就像“运送的货物总量”。一车可以拉1个货物（1位）也可以拉多个货物（多位）。 dB与数值比的转换：信噪比经常给的是分贝（dB），但公式里要用数值比（S/N）。就好比“温度”有摄氏度和华氏度，得先换算才能套公式。 理想 vs 非理想信道：理想信道没有噪声，只受带宽限制；实际信道有噪声，香农定理才是天花板。

五、 历年真题解析
