阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

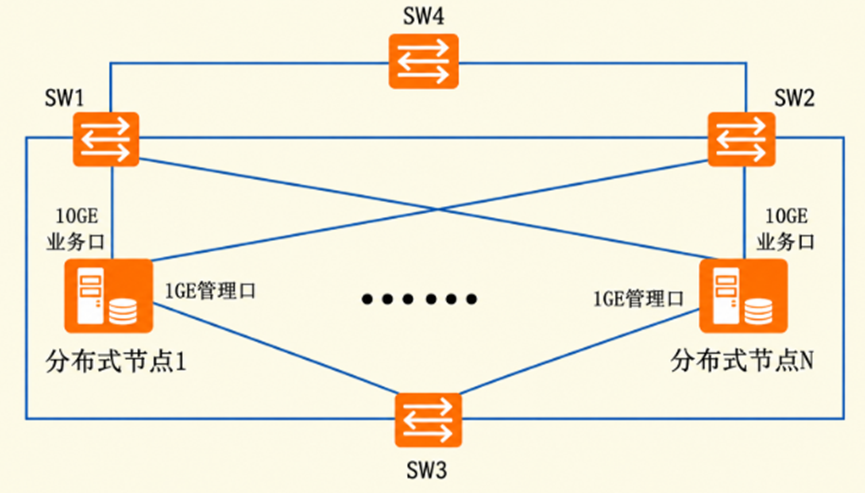

图2-1为某数据中心分布式存储系统网络架构拓扑图，每个分布式节点均配置1块双端口10GE光口网卡和1块1GE电口网卡，SW3是存储系统管理网络的接入交换机，交换机SW1和SW2连接各分布式节点和SW3交换机，用户通过交换机SW4接入访问分布式存储系统。

图2-1中，通过（1 堆叠（Stack） ）技术将交换机SW1和SW2连接起来，从逻辑上组合成一台交换机，提高网络稳定性和交换机背板带宽；分布式节点上的2个10GE口采用（2 链路聚合 ）技术，可以实行存储节点和交换机之间的链路冗余和流量负载；交换机SW1与分布式节点连接介质应采用（3 光纤 ），SW3应选用端口速率至少为（4 1G ）bps的交换机，SW4应选用端口速率至少为（5 10G ）bps的交换机。

“从逻辑上组合成一台交换机，提高网络稳定性和交换机背板带宽”

两个10GE口分别连接SW1和SW2。由于SW1、SW2已经通过堆叠形成一台逻辑交换机，因此服务器的两个10GE端口可以组成一个 聚合链路 。

SW4与SW1、SW2组成存储业务网络，而存储节点业务接口为 10GE 。因此SW4相关业务端口 10GE

1.分布式存储系统采用什么技术实现数据冗余？

2.分布式系统既要性能高，又要在考虑成本的情况下采用了廉价大容量磁盘，请说明如何配置磁盘较为合理？并说明配置的每种类型磁盘的用途。

采用 SSD+HDD混合磁盘配置 。

SSD用于缓存、元数据、日志及热点数据，提高随机读写性能；HDD作为主要的数据存储介质，用于保存大容量普通数据和冷数据，从而兼顾存储性能、容量和建设成本。

3.常见的分布式存储架构有无中心节点架构和有中心节点架构，HDFS（Hadoop Distribution File System）分布式文件系统属于（6 有中心节点 ）架构，该文件系统由一个（7 NameNode ）节点和若干个DataNode组成。

HDFS采用典型的 有中心节点（主从式/Master-Slave）架构 。

NameNode + DataNode

• ▪NameNode ：中心/主节点，负责管理文件系统命名空间、目录结构、文件与数据块的映射关系等元数据。

：中心/主节点，负责管理文件系统命名空间、目录结构、文件与数据块的映射关系等元数据。

• ▪DataNode ：数据节点，真正负责数据块的存储、读写。

：数据节点，真正负责数据块的存储、读写。

随着数据中心规模的不断扩大和能耗不断提升，建设绿色数据中心是构建新一代信息基础设施的重要任务，请简要说明在数据中心设计时可以采取哪些措施可以降低数据中心用电能耗？（至少回答3点措施）

数据中心降低用电能耗可采取以下措施： ①选用低功耗、高能效IT设备，通过虚拟化提高设备利用率； ②优化制冷系统，采用冷热通道隔离、精确送风、变频空调或液冷技术； ③充分利用自然冷源，降低空调制冷能耗； ④采用高效UPS、变压器等供配电设备，降低供电损耗； ⑤部署DCIM等能耗管理系统，根据负载动态调节供电和制冷； ⑥采用太阳能、风能等绿色能源。
