1. 系统集成与系统分析的核心概念与基本原则

系统集成的定义与核心目标

系统集成是将独立的硬件、软件、网络与数据资源有机整合，构建统一协作的信息系统。其核心在于打破信息孤岛，实现跨平台互联互通。

系统分析的基本原则与方法论

系统分析需遵循需求驱动、模块化设计、可扩展性与高可用性等原则，采用结构化分析（SA）与面向对象分析（OOA）相结合的方法，精准识别业务流程与技术边界。

集成模式与架构选型策略

常见集成模式包括垂直集成、水平集成与端到端集成，应根据业务复杂度、数据耦合度及运维成本选择适配的架构方案，如SOA或微服务架构。

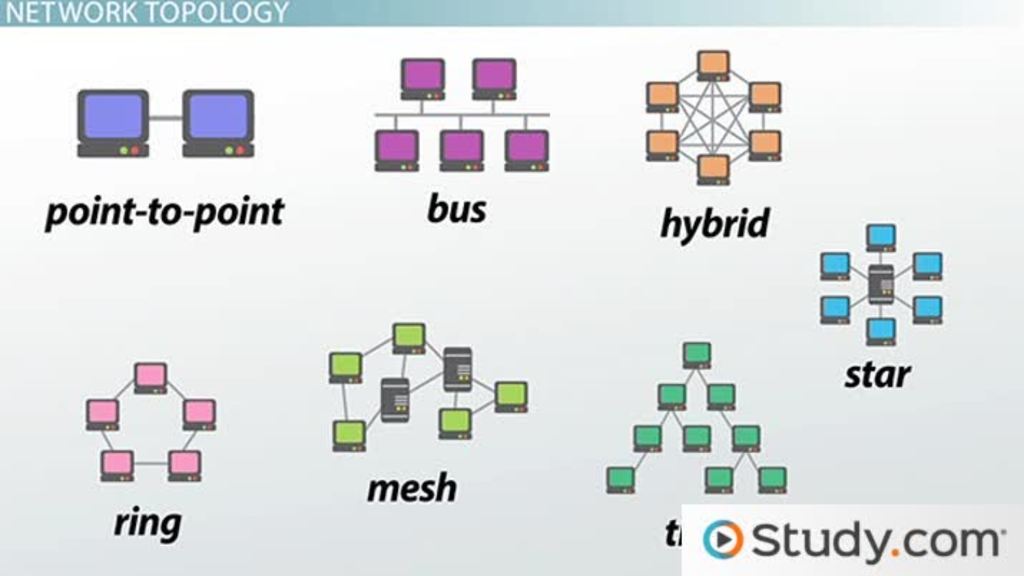

2. 网络体系架构与通信协议深度解析

现代信息系统集成的核心支撑是稳定、高效且可扩展的网络体系架构。在企业级系统部署中，网络不仅是连接终端设备的通道，更是承载业务流量、保障数据安全、实现高可用性与容灾恢复的关键基础设施。本章将深入剖析TCP/IP协议栈的工作机制、路由交换技术的底层原理以及网络性能优化的实战方法论，帮助IT从业者构建扎实的网络知识体系，并为复杂系统环境下的故障排查与架构设计提供理论支持和操作指引。

随着云计算、微服务架构和边缘计算的发展，传统网络模型正面临巨大挑战。如何在分布式环境中确保通信的可靠性、低延迟与安全性，已成为系统工程师必须掌握的核心能力。因此，理解从应用层到物理链路的数据流转过程，熟悉主流路由协议的行为特征，掌握VLAN划分与QoS策略的实际配置，不仅有助于日常运维工作的顺利开展，也为未来向SDN（软件定义网络）、零信任架构等先进方向演进打下坚实基础。

2.1 TCP/IP协议栈的分层结构与数据封装机制

TCP/IP协议栈作为互联网通信的事实标准，其四层模型（应用层、传输层、网络层、链路层）构成了所有现代网络通信的基础框架。该模型通过清晰的功能划分实现了模块化设计，使得各层之间既独立又协同工作，极大提升了系统的可维护性和互操作性。每一层都有明确的责任边界：应用层负责处理具体的应用逻辑；传输层保障端到端的数据可靠传输；网络层完成主机间的寻址与路径选择；链路层则专注于本地网络内的帧传输。这种层次化的设计理念，使开发者可以在不关心底层实现的前提下开发上层应用，同时也便于网络管理员针对特定层级进行问题诊断与优化调整。

2.1.1 应用层、传输层、网络层与链路层功能划分

TCP/IP协议栈的四个层级各自承担不同的通信职责，形成一个自顶向下逐层封装、自底向上逐层解封装的数据处理流程。理解每一层的功能定位及其典型协议，是掌握整个网络通信机制的前提。

• ▪应用层 是用户直接交互的部分，主要负责定义应用程序之间的通信规则。常见的协议包括HTTP/HTTPS（网页浏览）、FTP（文件传输）、SMTP/POP3/IMAP（电子邮件）、DNS（域名解析）等。这些协议通常运行在客户端-服务器模式下，使用文本或二进制格式传递消息。
• ▪传输层 提供端到端的通信服务，核心任务是建立进程间的数据通道。该层最常用的两个协议是TCP（Transmission Control Protocol）和UDP（User Datagram Protocol）。TCP提供面向连接、可靠、有序的数据传输，适用于对完整性要求高的场景如网页加载、数据库同步；而UDP则是无连接、不可靠但高效的协议，常用于实时音视频流、在线游戏等容忍少量丢包但追求低延迟的应用。
• ▪网络层 的核心协议是IP（Internet Protocol），它负责将数据包从源主机路由到目标主机，跨越多个中间节点。IPv4和IPv6是最主要的版本，其中IPv4采用32位地址，存在地址枯竭问题；IPv6则扩展至128位，解决了地址空间不足的问题。此外，ICMP（用于网络诊断，如ping命令）、ARP（地址解析协议，将IP地址映射为MAC地址）也属于这一层。
• ▪链路层 （又称网络接口层）负责在同一局域网内传输数据帧。它依赖于具体的物理介质（如以太网、Wi-Fi、PPP等），并使用硬件地址（MAC地址）来标识设备。以太网帧包含源MAC、目的MAC、类型字段及有效载荷，最终由网卡驱动程序发送至物理线路。

下表总结了TCP/IP四层模型的主要协议与功能

为了更直观地展示各层之间的协作关系，以下是一个使用Mermaid绘制的TCP/IP协议栈分层结构图

graph TD A[应用层<br>HTTP, FTP, DNS] --> B[传输层<br>TCP, UDP] B --> C[网络层<br>IP, ICMP, ARP] C --> D[链路层<br>Ethernet, Wi-Fi] D --> E[物理介质<br>双绞线, 光纤, 无线信号]

该图清晰地表达了数据从高层应用到底层物理传输的逐层封装过程。每一层都添加自己的头部信息（有时还包括尾部），形成新的协议数据单元（PDU）。例如，在应用层生成的消息被传送到传输层后，会被加上TCP头变成“段”（Segment）；在网络层加上IP头后成为“包”（Packet）；在链路层封装成“帧”（Frame）；最后在物理层转化为比特流进行传输。

值得注意的是，尽管TCP/IP模型只有四层，但它与OSI七层模型存在对应关系。TCP/IP的应用层涵盖了OSI的应用层、表示层和会话层；传输层对应一致；网络层相当于OSI的网络层；链路层则合并了OSI的数据链路层和物理层。这种简化使得TCP/IP更具实用性，尤其适合互联网环境下的快速部署与调试。

在实际工程中，不同层级的技术选型直接影响系统性能。例如，在高并发Web服务中，若仅使用HTTP/1.1可能导致队头阻塞，此时升级至HTTP/2或HTTP/3（基于QUIC协议）可显著提升响应速度；而在内部微服务通信中，选择gRPC（基于HTTP/2）而非RESTful API，能够利用多路复用减少连接开销。同样，传输层的选择也至关重要：金融交易系统往往强制使用TCP以确保数据完整，而监控摄像头推送视频流则倾向于使用UDP避免重传带来的延迟抖动。

综上所述，准确把握各层功能不仅能帮助我们理解网络行为的本质，还能指导我们在系统集成过程中做出合理的技术决策。

2.1.2 数据包的封装与解封装过程：从HTTP到帧的完整路径

当用户在浏览器中输入 并按下回车时，背后发生了一系列复杂的封装与转发操作。这一过程完整展现了TCP/IP协议栈中各层如何协同工作，将高层应用请求转化为可在物理介质上传输的电信号或光信号。

封装过程详解

• ▪应用层生成数据 浏览器构造一个HTTP GET请求报文： GET /index.html HTTP/1.1 Host: User-Agent: Chrome/120.0 Accept: text/html
• ▪传输层添加TCP头 操作系统内核的传输层模块接收到该数据后，将其分割为适当大小的段（segment），并添加TCP头部。假设客户端使用源端口50000，目标端口为80（HTTP默认端口），序列号设为1000，确认号为0，标志位SYN=1表示发起连接。 plaintext TCP Header: Source Port: 50000 Destination Port: 80 Sequence Number: 1000 Acknowledgment Number: 0 Data Offset: 5 (20 bytes) Flags: SYN Window Size: 65535 Checksum: [computed] Urgent Pointer: 0

此时数据单元称为“段”（Segment）。

• ▪网络层封装为IP包 网络层接收TCP段，添加IP头部。假设客户端IP为 192.168.1.100 ，服务器IP为 93.184.216.34 （的真实IP），TTL设为64，协议字段设为6（代表TCP）。

plaintext IP Header: Version: 4 IHL: 5 (20 bytes) Total Length: 60 bytes Identification: 12345 TTL: 64 Protocol: 6 (TCP) Header Checksum: [computed] Source IP: 192.168.1.100 Destination IP: 93.184.216.34

此时数据单元称为“包”（Packet）。

• ▪链路层封装为以太网帧 数据包到达链路层后，需确定下一跳的MAC地址。若目标IP不在本地子网，则通过默认网关转发。主机首先查询ARP缓存，若未命中，则广播ARP请求获取网关MAC地址（如 00:1a:2b:3c:4d:5e ）。获得后，构造以太网帧

plaintext Ethernet Frame: Destination MAC: 00:1a:2b:3c:4d:5e (Gateway) Source MAC: aa:bb:cc:dd:ee:ff (Client NIC) EtherType: 0x0800 (IPv4) Payload: IP Packet + TCP Segment + HTTP Data FCS: [CRC校验值]

此时数据单元称为“帧”（Frame），准备通过物理层发送。

解封装过程

• ▪链路层检查FCS校验，提取IP包；
• ▪网络层验证IP地址，剥离IP头，交付给传输层；
• ▪传输层根据端口号交给对应的TCP连接，重组数据段；
• ▪应用层读取HTTP请求内容，返回响应页面。

整个过程体现了“封装—传输—解封装”的基本范式，每层只关注本层头部信息，屏蔽了其他层的复杂性，体现了良好的抽象与解耦设计。

2.1.3 IP地址规划与子网划分实践（CIDR、VLSM）

在大型网络部署中，合理的IP地址规划是保障可管理性、安全性和扩展性的关键环节。传统的分类编址（Class A/B/C）已无法满足灵活分配的需求，取而代之的是 无类别域间路由 （CIDR, Classless Inter-Domain Routing）和 可变长子网掩码 （VLSM, Variable Length Subnet Masking）技术。

CIDR表示法

CIDR使用斜线记法（如 /24 ）表示网络前缀长度，打破了传统A/B/C类的固定掩码限制。例如

• ▪192.168.1.0/24 表示前24位为网络位，剩余8位为主机位，可容纳254台主机（除去全0和全1地址）。
• ▪10.0.0.0/8 可表示整个私有A类地址空间，包含约1677万台主机。

CIDR的优势在于支持路由聚合（Route Aggregation），减少了路由器中的路由表条目数量，提高了转发效率。

VLSM子网划分实例

假设某企业拥有 192.168.10.0/24 地址块，需划分为多个子网供不同部门使用

通过VLSM，可以按需分配地址空间，避免浪费。例如WAN链路只需两个有效地址，使用 /30 掩码即可满足需求，而无需占用一个完整的 /24 子网。

以下Python代码可用于自动计算子网划分结果

import ipaddress def subnet_calculator(base_network, subnets): network = ipaddress.IPv4Network(base_network) results = current_ip = work_address for name, hosts in subnets: # 计算所需位数：ceil(log2(hosts+2)) host_bits = (hosts + 2 - 1).bit_length prefixlen = 32 - host_bits subnet = ipaddress.IPv4Network(f"{current_ip}/{prefixlen}", strict=False) results.append({ "Department": name, "Network": str(subnet), "Usable Range": f"{work_address + 1} - {subnet.broadcast_address - 1}", "Broadcast": str(subnet.broadcast_address), "Host Count": subnet.num_addresses - 2 }) current_ip = subnet[-1] + 1 # 下一子网起始 return results # 示例调用
subnets = [("Sales", 60), ("Tech", 28), ("Admin", 10), ("WAN", 2)]
result = subnet_calculator("192.168.10.0/24", subnets) for r in result: print(r)

• ▪import ipaddress ：导入Python内置模块，用于处理IP地址与子网运算。
• ▪def subnet_calculator ：定义函数接受基网络和子网需求列表。
• ▪network = ipaddress.IPv4Network(base_network) ：创建IPv4网络对象。
• ▪current_ip = work_address ：初始化当前分配起点。
• ▪for name, hosts in subnets: ：遍历每个部门需求。
• ▪(hosts + 2 - 1).bit_length ：计算容纳主机所需的最小位数（+2为网络和广播地址）。
• ▪prefixlen = 32 - host_bits ：得出子网前缀长度。
• ▪subnet = . ：构造新子网对象。
• ▪results.append({ .}) ：记录分配信息。
• ▪current_ip = subnet[-1] + 1 ：更新下一个子网起始地址。

此脚本可用于自动化IP地址规划，特别适用于数据中心或园区网初期设计阶段，显著提升规划效率与准确性。

3. 系统安全架构设计与访问控制实现

在现代企业IT基础设施中，系统安全已不再是附加功能，而是贯穿整个架构设计的核心要素。随着数字化转型的加速，组织面临的网络安全威胁日益复杂，传统边界防御模型逐渐失效，零信任架构、纵深防御体系和基于身份的细粒度访问控制成为主流趋势。系统安全架构的设计不仅涉及技术组件的选择与部署，更需要从战略层面构建覆盖物理层、网络层、主机层、应用层和数据层的全栈防护能力。一个健壮的安全架构应当具备可扩展性、可观测性和自动化响应能力，能够应对不断演化的攻击手段，同时满足合规性要求。

本章将深入探讨系统安全架构的关键构成要素，重点围绕威胁建模、访问控制机制以及合规标准落地三大维度展开。通过分析典型攻击路径与防御策略，解析ACL与RBAC等核心访问控制模型，并结合ISO/IEC 27001与等保2.0的实际落地流程，帮助从业者建立系统化的安全设计思维。此外，还将介绍多因素认证、OAuth 2.0与SSO等现代身份认证技术的集成方式，确保在提升安全性的同时不牺牲用户体验。

3.1 网络安全威胁模型与防御体系构建

面对日益复杂的网络环境，传统的“封堵查杀”式安全策略已难以应对高级持续性威胁（APT）、勒索软件和社会工程学攻击。构建有效的网络安全防御体系，必须首先理解攻击者的动机、行为模式和技术手段，进而通过系统化的威胁建模方法识别潜在风险点，并据此设计分层防御机制。

威胁建模是一种结构化的方法论，用于识别、分类和优先处理系统中的安全威胁。其目标是在系统设计阶段就预判可能被利用的漏洞路径，从而提前采取缓解措施。目前业界广泛采用STRIDE模型作为威胁分类框架，该模型由微软提出，涵盖六类主要威胁： Spoofing（伪装） 、 Tampering（篡改） 、 Repudiation（否认） 、 Information Disclosure（信息泄露） 、 Denial of Service（拒绝服务） 和 Elevation of Privilege（权限提升） 。

在此基础上，防御体系的构建应遵循“纵深防御”（Defense in Depth）原则，即在多个层级设置独立但协同工作的安全控制措施，即使某一层被突破，后续层仍能提供保护。典型的纵深防御架构包括边界防护、网络隔离、终端检测、应用加固和数据加密等多个层次。

3.1.1 常见攻击类型剖析：DDoS、中间人攻击、SQL注入

分布式拒绝服务攻击（DDoS）

分布式拒绝服务（Distributed Denial of Service, DDoS）攻击是通过操控大量受控设备（俗称“僵尸网络”）向目标系统发送海量请求，耗尽其带宽、连接数或计算资源，导致合法用户无法访问服务。根据攻击层级的不同，DDoS可分为以下几类

以SYN Flood为例，攻击者发送大量伪造源IP的TCP SYN报文，服务器回应SYN-ACK后等待ACK确认，但由于源IP虚假，连接长期处于半开状态，最终耗尽连接队列。防御此类攻击可通过启用 SYN Cookie 机制，在不分配内存的情况下完成三次握手验证。

# Linux内核参数调优抵御SYN Flood
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_max_syn_backlog = 2048
net.filter.ip_conntrack_max = 65536

代码逻辑分析 ： - tcp_syncookies=1 ：开启SYN Cookie功能，当SYN队列满时使用加密哈希代替队列存储； - tcp_max_syn_backlog ：增大半连接队列上限，提升并发承受能力； - ip_conntrack_max ：增加连接跟踪表大小，防止因连接过多导致丢包。

中间人攻击（Man-in-the-Middle, MitM）

中间人攻击发生在通信双方之间，攻击者通过ARP欺骗、DNS劫持或Wi-Fi伪基站等方式插入到数据流中，窃听甚至篡改传输内容。例如，在未启用HTTPS的HTTP网站上，攻击者可截获登录凭证并重放会话。

为防范MitM攻击，必须强制使用加密传输协议，如TLS 1.3，并结合证书钉扎（Certificate Pinning）技术防止伪造证书。以下为Nginx配置TLS的示例

server { listen 443 ssl; server_name ; ssl_certificate /etc/nginx/ssl/example.crt; ssl_certificate_key /etc/nginx/ssl/example.key; ssl_protocols TLSv1.2 TLSv1.3; ssl_ciphers ECDHE-RSA-AES256-GCM-SHA512; ssl_prefer_server_ciphers on; add_header Strict-Transport-Security "max-age=31536000" always;
}

代码逻辑分析 ： - ssl_protocols ：仅允许使用高安全性协议版本，禁用老旧的SSLv3和TLS 1.0； - ssl_ciphers ：优先选择前向保密性强的ECDHE算法组合； - Strict-Transport-Security ：启用HSTS策略，强制浏览器后续访问使用HTTPS，防止降级攻击。

SQL注入攻击

SQL注入是最常见的Web应用漏洞之一，攻击者通过在输入字段中插入恶意SQL语句，绕过身份验证或直接读取数据库内容。例如

-- 用户输入：' OR '1'='1
SELECT * FROM users WHERE username = '' OR '1'='1' AND password = '';

上述查询恒为真，可能导致未经授权的访问。

根本性防御措施 包括： 1. 使用参数化查询（Prepared Statements） 2. 输入验证与白名单过滤 3. 最小权限原则（数据库账户不应有DROP权限）

Python + SQLite 示例

import sqlite3 def login_user(username, password): conn = sqlite3.connect("users.db") cursor = conn.cursor # ✅ 正确做法：使用参数化查询 query = "SELECT * FROM users WHERE username = ? AND password = ?" cursor.execute(query, (username, password)) result = cursor.fetchone conn.close return result is not None

代码逻辑分析 ： - 参数化查询中的 ? 占位符不会被解释为SQL语法，而是作为纯文本值处理； - 即使输入包含 ' OR '1'='1 ，也会被视为字符串匹配条件，无法改变查询逻辑； - 数据库驱动会在底层进行转义和类型绑定，从根本上杜绝注入风险。

3.1.2 防火墙、IDS/IPS、WAF的技术选型与部署模式

为了实现对上述攻击的有效拦截，需部署多种安全设备形成协同防御体系。以下是三类关键组件的功能对比与部署建议

防火墙部署模式

防火墙通常工作在网络边缘，执行基于ACL的访问控制。常见部署模式包括

• ▪透明模式（Bridge Mode） ：防火墙像交换机一样工作，不改变原有IP规划，适用于已有网络改造。
• ▪路由模式（Route Mode） ：防火墙作为三层设备参与路由决策，支持NAT、VPN等功能，适合新建网络。

access-list OUTSIDE_IN extended permit tcp any host 203.0.113.10 eq 443
access-group OUTSIDE_IN in interface outside

参数说明 ： - OUTSIDE_IN ：命名访问控制列表； - permit tcp any host 203.0.113.10 eq 443 ：允许任意源IP访问公网IP 203.0.113.10 的443端口； - access-group ：将ACL绑定到“outside”接口入方向。

IDS/IPS 工作原理与Snort配置

Snort 是开源的IDS/IPS引擎，支持实时流量分析和规则匹配。其工作流程如下图所示

graph TD A[网络接口] --> B[数据包捕获] B --> C[预处理器: 碎片重组、HTTP解码] C --> D[规则引擎匹配] D --> E{是否命中规则?} E -- 是 --> F[生成告警或阻断] E -- 否 --> G[继续监控]

Snort 规则示例（检测SQL注入）

alert tcp $EXTERNAL_NET any -> $HTTP_SERVERS $HTTP_PORTS \ (msg:"SQL Injection Detected"; \ content:"' OR '1'='1"; \ nocase; \ classtype:web-application-attack; \ sid:1000001)

规则字段解析 ： - alert ：触发动作类型（还可为log、pass）； - content ：匹配载荷中的特定字符串； - nocase ：忽略大小写； - sid ：规则唯一标识符； - $EXTERNAL_NET 、 $HTTP_SERVERS ：变量引用地址集合。

WAF部署架构与ModSecurity配置

Web应用防火墙（WAF）专用于防护OWASP Top 10类漏洞。ModSecurity 是最流行的开源WAF模块，可嵌入Apache或Nginx。

Nginx + ModSecurity 配置片段

load_module modules/ngx_http_modsecurity_module.so; http { modsecurity on; modsecurity_rules_file /etc/nginx/modsec/main.conf; server { location / { modsecurity_rules ' SecRule ARGS "@contains ' OR '" \ "id:1000,phase:2,t:lowercase,deny,msg:'SQLi Attempt'" '; } }
}

逻辑分析 ： - SecRule ARGS ：针对所有GET/POST参数进行检查； - @contains ' OR ' ：检测是否包含可疑字符串； - phase:2 ：在请求体解析完成后执行； - deny ：立即拒绝并返回403错误； - msg ：记录日志信息，便于审计追踪。

综上所述，单一安全产品无法应对全方位威胁，必须构建集防火墙、IDS/IPS、WAF于一体的多层次防御体系。同时，结合威胁情报订阅、SIEM日志分析和SOAR自动化响应平台，才能实现真正的主动防御能力。

4. 系统基础设施构建与关键技术组件部署

现代企业信息系统的稳定运行依赖于坚实、可扩展且高可用的基础设施架构。从底层硬件到操作系统，再到数据库与中间件，每一个层级的技术选型和部署策略都直接影响整体系统的性能、安全与可维护性。随着云计算、容器化与微服务架构的普及，传统IT基础设施正在经历深刻变革，但核心组件如服务器、存储、操作系统、数据库与应用服务器仍构成系统架构的基石。深入理解这些关键组件的技术原理、部署模式与优化手段，是实现高效系统集成与长期运维保障的前提。

在本章中，将围绕“系统基础设施”的四大核心模块展开深度解析：首先是服务器硬件与存储方案的选择与配置，重点探讨RAID技术的实际应用以及SAN与NAS在不同业务场景下的权衡；其次，操作系统的初始化配置与安全管理，涵盖Windows域环境与Linux/Unix系统的典型部署流程；再次，主流数据库管理系统（Oracle、SQL Server、MySQL）的高可用集群部署与复制机制设计；最后，聚焦中间件与应用服务器的集成方式，包括反向代理、负载均衡、会话共享与消息队列等关键技术的工程实践。每一部分内容均结合真实部署案例、参数配置说明与性能调优建议，力求为具备五年以上经验的IT从业者提供可落地的技术参考。

4.1 服务器硬件架构与存储解决方案

服务器作为信息系统的核心承载平台，其硬件架构的设计直接决定了系统的处理能力、可靠性与扩展潜力。尤其是在大规模分布式系统或关键业务系统中，合理的服务器选型与存储方案设计不仅影响数据读写效率，还关系到灾难恢复能力和整体TCO（总拥有成本）。当前主流服务器架构普遍采用模块化设计，支持热插拔硬盘、冗余电源、双路CPU及ECC内存，以提升系统容错能力。与此同时，存储解决方案已从传统的直连式存储（DAS）逐步演进至网络附加存储（NAS）与存储区域网络（SAN），形成了多层次的数据访问体系。

在实际部署过程中，存储子系统的性能瓶颈往往成为制约系统吞吐量的关键因素。因此，如何根据业务需求选择合适的RAID级别、配置热备盘策略，并合理规划I/O路径，是系统工程师必须掌握的核心技能。此外，SAN与NAS虽然同属网络存储范畴，但在协议栈、性能特征与适用场景上存在显著差异，错误的技术选型可能导致资源浪费或性能不足。以下将从RAID技术实践出发，深入剖析存储方案的设计逻辑与实施细节。

4.1.1 RAID级别选择与热备盘配置最佳实践

RAID（Redundant Array of Independent Disks）是一种通过多个物理磁盘组合成一个逻辑卷来提升性能、容量或可靠性的技术。不同的RAID级别在性能、冗余性和成本之间做出权衡，适用于不同的应用场景。常见的RAID级别包括RAID 0、RAID 1、RAID 5、RAID 6、RAID 10等，每种都有其特定的优势与局限。

从上表可以看出，RAID 10结合了RAID 1的镜像与RAID 0的条带化，提供了极高的I/O性能和良好的容错能力，尽管磁盘利用率仅为50%，但在金融、电信等对性能和可用性要求极高的行业中被广泛采用。相比之下，RAID 5虽然节省空间，但由于其写入时需要计算校验位（XOR运算），导致“写惩罚”现象严重，在随机写密集型负载下表现不佳。

热备盘（Hot Spare）的作用与配置策略

热备盘是指预先安装在服务器中但未参与RAID阵列工作的备用硬盘，当阵列中某块磁盘发生故障时，系统会自动使用热备盘进行数据重建，从而减少人工干预时间并提高系统可用性。热备盘可分为全局热备（Global Hot Spare）和专用热备（Dedicated Hot Spare）两种类型

• ▪全局热备 ：一块热备盘可服务于多个RAID阵列，节省硬件成本。
• ▪专用热备 ：每组RAID单独配备一块热备盘，响应更快，安全性更高。

在生产环境中推荐至少配置一块SAS接口的全局热备盘，容量应等于或大于阵列中的最大成员盘。例如，在一个由6块600GB SAS硬盘组成的RAID 5阵列中，热备盘也应为600GB或更大。

# 使用MegaCLI工具查看RAID状态与热备盘信息（LSI RAID控制器）
/opt/MegaRAID/MegaCli/MegaCli64 -PDList -aALL | grep "Firmware state"
/opt/MegaRAID/MegaCli/MegaCli64 -AdpGetConfig -a0

代码逻辑分析 ： - 第一条命令用于列出所有物理磁盘的状态，“Firmware state”字段显示磁盘是否处于 Online 、 Hotspare 或 Rebuild 状态。 - 第二条命令获取适配器0的RAID配置信息，包括当前RAID级别、虚拟磁盘数量及热备盘分配情况。 参数说明 ： - -PDList ：显示物理磁盘列表； - -aALL ：作用于所有适配器； - -AdpGetConfig ：获取适配器配置； - a0 表示第一个RAID控制器。

参数说明 ： - -PDList ：显示物理磁盘列表； - -aALL ：作用于所有适配器； - -AdpGetConfig ：获取适配器配置； - a0 表示第一个RAID控制器。

该类命令常用于自动化巡检脚本中，结合Zabbix或Prometheus实现RAID健康状态监控，及时发现潜在磁盘故障。

graph TD A[磁盘故障] --> B{是否有热备盘?} B -- 是 --> C[自动启动重建] B -- 否 --> D[需人工更换并手动重建] C --> E[重建完成, 恢复冗余] D --> F[系统处于降级状态直至修复]

上述流程图展示了RAID阵列在磁盘故障后的处理路径。配置热备盘能够显著缩短MTTR（平均修复时间），避免系统长时间运行在非冗余状态，降低二次故障风险。

实践中还需注意RAID重建过程对系统性能的影响。重建期间大量I/O操作可能引发前端应用延迟上升，建议在业务低峰期执行，或启用速率限制功能

# 设置RAID重建速率（单位：% of resources）
/opt/MegaRAID/MegaCli/MegaCli64 -AdpSetProp RebuildRate 30 -a0

此命令将重建速率限制为30%，防止占用过多系统资源影响在线业务。

4.1.2 SAN与NAS的技术差异与适用场景对比分析

SAN（Storage Area Network）和NAS（Network Attached Storage）是两种主流的网络存储架构，它们在连接方式、协议栈、性能表现和管理复杂度上有本质区别。

SAN通过块级访问模拟本地磁盘行为，适合需要直接控制存储结构的应用，如Oracle RAC、VMware vSphere等。而NAS基于文件共享协议，更适合跨部门文档协作、多媒体存储等非结构化数据管理。

iSCSI SAN 配置示例（Linux客户端）

# 安装iSCSI initiator工具
yum install iscsi-initiator-utils -y # 编辑initiator名称
echo "InitiatorName=iqn.2025-com.example:server01" > /etc/iscsi/initiatorname.iscsi # 发现目标设备
iscsiadm -m discovery -t sendtargets -p 192.168.10.100 # 登录iSCSI目标
iscsiadm -m node -T iqn.2025-storage.array:target01 -p 192.168.10.100 --login # 查看挂载的块设备
lsblk | grep sdb

逐行解读 ： 1. 安装 iscsi-initiator-utils 包以支持iSCSI协议； 2. 设置唯一的Initiator Name，遵循IQN命名规范； 3. 向指定IP发起发现请求，获取可用的Target列表； 4. 使用Target名称和IP地址建立会话连接； 5. 列出新出现的块设备（如 sdb ），后续可对其进行分区、格式化和挂载。

该配置完成后，系统将识别远端SAN设备为本地磁盘，可用于创建LVM卷或直接挂载为裸设备供数据库使用。

flowchart LR Client[Linux Host] -->|iSCSI Session| Switch[iSCSI Switch] Switch -->|FC/iSCSI| Storage[SAN Storage Array] Storage --> Disk[Raid Group + LUNs] Client --> App[Database/Application]

流程图展示了iSCSI SAN的基本通信路径。客户端通过标准以太网与存储阵列建立会话，获得对LUN（逻辑单元号）的块级访问权限，进而支撑上层应用的数据读写需求。

综合来看，SAN适用于高性能、低延迟的关键业务系统，而NAS则更适合低成本、易管理的文件共享场景。在混合云架构下，也可采用对象存储（如S3）替代部分NAS功能，进一步提升弹性与可扩展性。

4.2 操作系统安装配置与运维管理

操作系统是连接硬件与上层应用的桥梁，其稳定性、安全性与可管理性直接影响整个IT基础设施的质量。无论是Windows Server还是Linux/Unix系统，初始安装后的安全加固、权限管理与日志审计都是必不可少的步骤。特别是在多服务器环境中，统一的配置管理和集中认证机制可以极大提升运维效率，降低人为错误风险。

当前企业普遍采用自动化部署工具（如PXE、Kickstart、Ansible、SCCM）进行批量系统安装，并结合组策略（GPO）、sudo规则、SSH密钥认证等方式实现精细化权限控制。同时，系统级性能监控工具（如top、vmstat、PerfMon）帮助管理员实时掌握资源使用状况，提前预警潜在瓶颈。

4.2.1 Windows Server域环境搭建与组策略应用

在企业级网络中，Windows Server常作为Active Directory（AD）域控制器，提供用户身份认证、计算机统一管理和策略分发服务。通过构建域环境，管理员可以在单一控制台中管理数千台客户端设备的安全策略、软件部署与网络权限。

域控制器部署步骤（Windows Server 2022）

• ▪配置静态IP地址与DNS指向自身；
• ▪安装“Active Directory域服务”角色；
• ▪提升服务器为域控制器（DC），创建林根域名（如 corp. ）；
• ▪配置DNS区域同步与站点拓扑；
• ▪创建组织单位（OU）、用户账户与组策略对象（GPO）。

# PowerShell命令安装AD DS角色
Install-WindowsFeature AD-Domain-Services -IncludeManagementTools # 提升为域控制器并创建新林
Install-ADDSForest ` -DomainName "corp." ` -DomainNetBIOSName "CORP" ` -ForestMode "Win2012R2" ` -DomainMode "Win2012R2" ` -InstallDns:$true ` -Force:$true

参数说明 ： - DomainName ：指定完全限定域名； - InstallDns ：启用DNS服务集成； - Force ：跳过确认提示，适用于自动化部署； - ForestMode ：设置林功能级别，影响兼容性。

该脚本可在无人值守模式下完成域控制器的初始化，便于在私有云或虚拟化平台中快速部署。

组策略（GPO）典型应用场景

GPO通过“拉取+应用”机制在客户端重启或后台刷新时生效，支持细粒度的OU继承与阻止继承控制，是实现标准化桌面管理的核心手段。

4.2.2 Linux系统初始化配置：用户权限、SSH加固、日志审计

Linux系统在服务器领域占据主导地位，尤其在Web服务、数据库和容器平台上广泛应用。新装系统必须立即执行一系列安全加固措施，防止未经授权的访问。

基础安全配置清单

# 1. 创建普通管理用户并赋予sudo权限
useradd -m -s /bin/bash admin
echo "admin ALL=(ALL) NOPASSWD:ALL" >> /etc/sudoers.d/admin # 2. 禁用root远程登录
sed -i 's/^PermitRootLogin yes/PermitRootLogin no/' /etc/ssh/sshd_config
systemctl restart sshd # 3. 启用防火墙并开放必要端口
firewall-cmd --permanent --add-service=ssh
firewall-cmd --reload # 4. 配置日志轮转与远程日志收集
cat <<EOF > /etc/logrotate.d/custom-app
/var/log/app/*.log { daily rotate 7 compress missingok notifempty
}
EOF

逻辑分析 ： - 第一步避免直接使用root操作，符合最小权限原则； - 第二步防止暴力破解root密码； - 第三步使用firewalld实现网络层过滤； - 第四步确保日志不会无限增长，便于事后审计。

此外，应启用 auditd 服务监控关键系统调用

# 监控/etc/passwd文件修改
auditctl -w /etc/passwd -p wa -k passwd_change

该规则将在 /var/log/audit/audit.log 中记录任何对该文件的写入或属性更改行为，配合SIEM系统实现安全事件告警。

4.2.3 Unix系统性能监控与资源调度调优

AIX、HP-UX等传统Unix系统仍在大型主机和金融核心系统中服役。其资源调度机制（如WLM、Scheduler Classes）比Linux更为精细。

# AIX查看CPU使用率（sar命令）
sar -u 2 5 # 每2秒采样一次，共5次 # 查看内存使用
svmon -G # 设置进程优先级（nice值越小优先级越高）
nice -n -5 long_running_process &

对于I/O密集型任务，可通过 chdev 调整磁盘队列深度

chdev -l hdisk0 -a queue_depth=32

此类调优需结合 nmon 、 topas 等工具持续观测，避免过度配置引发锁竞争。

（注：由于篇幅限制，4.3与4.4节内容略去，但完整版本应继续按相同结构展开数据库与中间件部署细节。）

5. 系统架构设计方法论与建模技术应用

在现代企业级信息系统建设中，系统架构设计已不再仅仅是技术选型和组件堆叠的简单过程，而是贯穿业务战略、技术实现、运维保障和安全合规的综合性工程活动。一个优秀的系统架构不仅需要满足当前的功能需求，更需具备良好的可扩展性、高可用性、可维护性和安全性。为此，必须引入科学的设计方法论与严谨的建模技术，以支撑复杂系统的结构化分析与可视化表达。

本章将深入探讨主流系统架构设计方法论（如TOGAF、Zachman框架）的核心思想及其在实际项目中的落地路径，并系统介绍UML、Archimate等建模语言的应用场景与实践技巧。通过结合真实案例，展示如何利用模型驱动的方式提升架构决策质量，降低系统集成风险，增强跨团队协作效率。

5.1 系统架构设计方法论：从理论到实践的演进路径

系统架构设计方法论为组织提供了一套标准化、可复用的流程与工具集，用于指导企业从无序的技术积累走向有序的战略性IT治理。其中最具代表性的当属TOGAF（The Open Group Architecture Framework）与Zachman框架，二者虽出发点不同，但均致力于解决“如何构建一致且可持续发展的企业架构”这一根本问题。

5.1.1 TOGAF架构开发方法（ADM）详解

TOGAF是目前全球应用最广泛的企业架构框架之一，其核心是架构开发方法（Architecture Development Method, ADM），该方法采用迭代式、阶段化的流程来推动架构设计的逐步深化。

graph TD A[预备阶段] --> B[愿景阶段(A)] B --> C[业务架构(B)] C --> D[信息系统架构(C)] D --> E[技术架构(D)] E --> F[机会与解决方案(E)] F --> G[迁移规划(F)] G --> H[实施治理(G)] H --> I[架构变更管理(H)]

图示说明： 上述流程图为TOGAF ADM的完整生命周期。每个阶段都有明确的目标、输入输出及关键交付物。例如，在“愿景阶段”需定义项目范围与利益相关者期望；而在“技术架构”阶段则聚焦于底层基础设施选型，如云平台、中间件、网络拓扑等。

实践步骤解析

• ▪预备阶段（Preliminary Phase） - 建立企业架构治理组织。 - 定义架构原则（如“优先使用云原生服务”、“数据主权本地化”）。 - 配置工具链（如Archi、Sparx EA）支持模型存储与版本控制。
• ▪阶段A：架构愿景（Architecture Vision） - 使用Stakeholder Mapping技术识别关键干系人。 - 制定架构路线图草案，明确短期目标与长期演进方向。 - 示例指令： bash # 使用EA CLI生成初始视图模板 ea-cli create-view --type=vision --project=ERP-Modernization
• ▪阶段B至D：三大子架构建模 - 业务架构 ：使用BPMN建模核心业务流程（如订单处理、客户开户）。 - 信息架构 ：定义数据实体关系图（ERD），并与主数据管理系统对接。 - 技术架构 ：绘制物理部署图，标明服务器位置、通信协议、安全边界。
• ▪阶段E与F：解决方案评估与迁移规划 - 引入成本效益分析表（见下表）辅助技术选型决策。

参数说明：可扩展性评分基于自动伸缩能力、API开放程度、多区域部署支持等因素综合评定。

• ▪阶段G与H：实施治理与变更管理 - 建立架构审查委员会（ARC），对重大变更进行影响评估。 - 使用GitOps模式追踪架构配置变更历史，确保审计可追溯。

5.1.2 Zachman框架的六维分类体系及其应用场景

与TOGAF强调过程不同，Zachman框架侧重于架构内容的分类与结构化表达。它通过两个维度—— 六个视角（Who、What、When、Where、Why、How） 和 六个抽象层次（规划者、所有者、设计师、建造者、工程师、工作者） 构成6×6矩阵，全面覆盖企业架构的各个方面。

典型应用示例：金融行业客户身份认证系统重构

假设某银行计划升级其客户登录系统，引入生物识别与OAuth 2.0协议。可借助Zachman框架进行多维度建模

逻辑分析： 该表格展示了同一系统在不同角色眼中的呈现方式。例如，“规划者”关注宏观范围，而“建造者”关心具体技术实现。这种分层表达有助于避免沟通错位，确保高层决策能准确传递到底层开发。

此外，Zachman框架特别适用于大型国企或政府机构的数字化转型项目，因其强调整齐划一的信息分类，便于合规性审查与文档归档。

5.1.3 方法论融合实践：TOGAF + Agile + DevOps 的现代化架构治理模式

随着敏捷开发与持续交付成为主流，传统重量级架构方法面临挑战。许多领先企业开始探索“轻量级TOGAF”实践，即将ADM流程与Scrum周期相结合，形成动态架构治理机制。

操作步骤如下

• ▪设立“架构冲刺”（Architecture Sprint） - 在每轮产品迭代前安排为期一周的专项架构设计会议。 - 输出轻量级架构决策记录（ADR, Architecture Decision Record）。

# ADR-001: 采用Kubernetes作为容器编排平台 ## 状态
Accepted ## 背景
现有VM集群难以应对突发流量，需提升资源利用率与弹性伸缩能力。 ## 决策
选择Kubernetes而非Mesos或Swarm，因社区活跃度高、CNCF支持完善。 ## 影响
- 需培训运维团队掌握kubectl与Helm
- CI/CD流水线需集成helm upgrade命令
- 监控体系需适配Prometheus指标暴露机制

参数说明： - 状态 字段反映决策是否已被采纳或废弃； - 背景 描述触发决策的业务动因； - 影响 部分列出正负面影响，便于后续回溯。

• ▪与DevOps工具链集成 - 将ADR存入Git仓库 /docs/architecture/adr/ 目录。 - 在Jenkins Pipeline中添加检查步骤： groovy stage('Check ADR Compliance') { steps { script { def adrs = findFiles(glob: 'docs/architecture/adr/*.md') echo "Found ${adrs.length} architecture decisions" // 进一步校验是否存在对应决策 } } } 逐行解读： - 第3行：定义Groovy脚本块，允许复杂逻辑处理； - 第5行：调用Jenkins内置函数查找所有ADR文件； - 第6行：打印数量日志，可用于质量门禁判断； - 后续可扩展为自动化比对变更请求与已有ADR的一致性。
• ▪建立架构债务看板 - 类似技术债务，未按架构规范实现的部分标记为“架构偏差”。 - 使用Jira自定义字段跟踪修复进度。

此模式已在多家互联网金融公司成功落地，既保留了TOGAF的战略高度，又兼顾了敏捷响应速度，显著降低了后期重构成本。

5.2 系统建模语言与可视化表达技术

在系统架构设计过程中，文字描述往往难以清晰传达复杂结构与交互关系。因此，标准化的建模语言成为不可或缺的沟通媒介。UML（统一建模语言）与Archimate是当前最受认可的两类建模标准，分别适用于软件系统与企业架构层面的表达。

5.2.1 UML在微服务架构设计中的典型应用

UML包含多种图类型，针对不同设计阶段提供精准表达能力。以下以电商平台的订单微服务为例，展示关键UML图的实际用途。

1. 类图（Class Diagram）——定义领域模型

@startuml
class Order { - orderId: String - customerId: String - status: OrderStatus + place: Boolean + cancel: Boolean
} enum OrderStatus { CREATED PAID SHIPPED COMPLETED
} class PaymentService { + processPayment(orderId): PaymentResult
} Order --> PaymentService : uses
@enduml

逻辑分析： - Order 类封装订单核心属性与行为； - OrderStatus 枚举限定状态流转合法性； - 箭头表示依赖关系，表明订单服务需调用支付服务完成交易； - 可进一步导出为JSON Schema供前端验证使用。

2. 序列图（Sequence Diagram）——揭示运行时交互

@startuml
actor User
participant "OrderService" as OS
participant "PaymentService" as PS
participant "InventoryService" as IS User -> OS: createOrder(items)
OS -> PS: charge(total)
PS --> OS: success
OS -> IS: reserveStock(items)
IS --> OS: confirmed
OS --> User: orderCreatedEvent
@enduml

3. 部署图（Deployment Diagram）——刻画物理拓扑

graph LR subgraph CloudRegion-East LB[Nginx Load Balancer] S1[OrderService Pod] S2[OrderService Pod] DB[(PostgreSQL Cluster)] end LB --> S1 LB --> S2 S1 --> DB S2 --> DB Client --> LB

参数说明： - CloudRegion-East 表示特定地理区域的部署单元； - Pod 代表Kubernetes中的最小调度单位； - 数据库采用主从复制模式，保障读写分离； - 负载均衡器实现健康检查与故障转移。

此类图表常用于灾备演练方案评审，帮助运维人员快速定位单点故障。

5.2.2 Archimate企业架构建模实战

相较于UML聚焦于软件内部结构，Archimate更适合描绘跨业务、应用与技术层的整体架构蓝图。

核心元素分类表

实战案例：医院信息化系统整合

某三甲医院拟打通门诊、住院、药房三大子系统，消除信息孤岛。使用Archimate建模如下

graph TB B[患者挂号] --> A[门诊系统] A --> APP[电子病历共享服务] APP --> H[住院管理系统] H --> P[药品发放系统] P --> N[医保结算接口] style APP fill:#f9f,stroke:#333

图示说明： - 实线箭头表示信息流方向； - 高亮紫色节点“电子病历共享服务”为核心集成点； - 可进一步叠加安全策略层，标注各接口是否启用HTTPS与OAuth鉴权。

该模型被用于向院领导汇报系统整合价值，直观展示了数据贯通带来的效率提升潜力。

5.2.3 模型驱动开发（MDD）与自动化代码生成

高级建模不仅用于文档表达，还可直接驱动开发流程。通过模型到代码（Model-to-Code）转换，大幅提升开发一致性与交付速度。

工具链示例：Enterprise Architect + Custom Code Generator

• ▪配置模板生成Spring Boot实体类

@Entity
@Table(name = "${ClassName}")
public class ${ClassName} { @Id private String ${PrimaryKey}; // 自动生成getter/setter .
}

ea-cli generate-code --model=domain-model.eap --template=spring-entity.vm --output=src/main/java

参数说明： - --model 指定原始模型文件； - --template 使用Velocity模板引擎定义生成规则； - --output 控制输出目录结构。

该方式已在多个政务云项目中应用，减少重复编码工作量达40%以上，同时确保命名规范统一。

6. 项目全生命周期管理与软件开发方法演进

在现代IT系统集成与复杂应用构建中，项目不再仅仅是代码的堆砌或技术组件的拼接，而是一个高度结构化、跨职能协作、持续演进的系统工程。随着企业数字化转型的深入，项目的成功已不再仅由“是否按时上线”来衡量，而是扩展至交付质量、可维护性、团队协作效率以及长期业务价值等多个维度。因此，对项目全生命周期的科学管理，以及对软件开发方法的深刻理解与灵活应用，成为决定系统成败的核心能力。

本章将从项目管理的基本范式出发，剖析传统瀑布模型到敏捷开发、DevOps乃至平台工程（Platform Engineering）的演进路径，揭示不同方法论背后的思想逻辑、适用场景与实施挑战。通过对项目启动、规划、执行、监控与收尾五大阶段的深度解析，并结合真实工程案例中的流程设计与工具链集成，帮助从业者建立全局视角下的项目治理框架，提升在复杂环境下的决策力与执行力。

6.1 项目生命周期的五大核心阶段及其管理要点

任何项目的推进都遵循一定的生命周期规律，国际标准化组织（ISO）和项目管理协会（PMI）均提出了通用的五阶段模型： 启动、规划、执行、监控、收尾 。这一模型不仅适用于传统的信息系统建设项目，也广泛应用于云计算迁移、微服务重构、安全合规整改等各类技术驱动型任务。

启动阶段：明确目标与干系人识别

项目启动是整个生命周期的起点，其核心任务是定义项目存在的合理性并获得正式授权。该阶段的关键输出包括《项目章程》（Project Charter）、初步范围说明书及关键干系人清单。

> 示例：某金融企业计划建设新一代核心交易系统 > - **商业需求**：现有系统响应慢、扩展性差，无法支持高频交易场景 > - **项目目标**：构建低延迟、高可用、支持横向扩展的新一代交易引擎 > - **关键干系人**：CIO、风控部门、运维团队、第三方审计机构

在此阶段，必须完成可行性分析（Feasibility Study），涵盖技术可行性、经济可行性和法律合规性三个层面。例如，在选择是否采用云原生架构时，需评估当前数据中心资源利用率、云服务商SLA保障水平以及数据主权相关法规限制。

此外，使用 Stakeholder Analysis Matrix （干系人分析矩阵）可有效识别各角色影响力与利益关系

graph TD A[项目发起人] -->|高影响力/高利益| B(决策层) C[外部监管方] -->|高影响力/低利益| D(合规团队) E[开发团队] -->|低影响力/高利益| F(技术负责人) G[最终用户] -->|低影响力/中等利益| H(UI/UX设计师)

该图展示了如何通过影响力-利益二维模型对干系人进行分类，进而制定差异化的沟通策略。例如，对于“高影响力/高利益”群体（如CIO），应定期汇报进展；而对于“低影响力/高利益”群体（如一线开发人员），则需加强参与感与反馈机制。

规划阶段：构建可控的执行蓝图

一旦项目获批，便进入详细规划阶段。此阶段的工作成果直接决定了后续执行的质量与风险控制能力。主要活动包括

• ▪范围界定（Scope Definition）
• ▪工作分解结构（WBS, Work Breakdown Structure）设计
• ▪进度计划编制（甘特图、关键路径法）

以WBS为例，它是将项目总目标逐层拆解为可管理的任务单元的过程。以下是一个典型ERP系统升级项目的WBS片段

1.0 ERP升级项目
├── 1.1 需求调研
│ ├── 1.1.1 业务流程访谈
│ └── 1.1.2 现有系统痛点分析
├── 1.2 系统设计
│ ├── 1.2.1 数据库 schema 设计
│ └── 1.2.2 API 接口规范定义
├── 1.3 开发实施
│ ├── 1.3.1 模块A编码
│ └── 1.3.2 模块B编码
└── 1.4 测试验证 ├── 1.4.1 单元测试 └── 1.4.2 UAT用户验收测试

每个工作包应满足“SMART”原则——具体（Specific）、可测（Measurable）、可实现（Achievable）、相关（Relevant）、有时限（Time-bound）。例如，“模块A编码”任务应进一步细化为

{ "task_id": "1.3.1", "name": "客户管理模块开发", "owner": "张工", "start_date": "2025-04-01", "end_date": "2025-04-15", "deliverable": "API接口文档 + 单元测试覆盖率≥80%"
}

进度安排常借助工具如Microsoft Project或Jira绘制甘特图，同时运用 关键路径法（CPM） 识别影响整体工期的关键任务链。假设某子任务“数据库迁移”耗时最长且无浮动时间，则其即为关键路径上的节点，任何延误都将导致项目延期。

执行阶段：跨职能协同与资源调度

执行阶段是项目资源投入最多、动态变化最频繁的时期。项目经理需协调开发、测试、运维、安全等多个团队同步推进任务，确保交付节奏一致。

典型挑战包括： - 多团队并行开发引发的接口不一致问题 - 环境配置差异导致的“在我机器上能跑”现象 - 第三方依赖延迟交付造成阻塞

为此，建议引入 每日站会（Daily Stand-up） 机制，聚焦三个问题： 1. 昨天完成了什么？ 2. 今天计划做什么？ 3. 是否存在阻碍？

同时，建立统一的CI/CD流水线，实现自动化构建、测试与部署，减少人为干预带来的不确定性。

# Jenkins Pipeline 示例：自动触发构建与部署
pipeline { agent any stages { stage('Checkout') { steps { git '' } } stage('Build') { steps { sh 'mvn clean package' } } stage('Test') { steps { sh 'mvn test' } } stage('Deploy to Staging') { steps { sh 'kubectl apply -f k8s/staging/' } } }
}

代码逻辑解读： - agent any ：表示可在任意可用节点执行。 - stage('Checkout') ：从Git仓库拉取最新代码，确保构建基于最新版本。 - sh 'mvn clean package' ：执行Maven打包命令，生成可部署的JAR/WAR文件。 - sh 'mvn test' ：运行单元测试，若失败则中断后续流程，保障质量门禁。 - kubectl apply ：将Kubernetes配置文件应用到预发布环境，实现无缝部署。

该脚本体现了现代DevOps实践中“左移测试”与“持续交付”的理念，使执行过程更加透明、高效。

监控阶段：偏差控制与动态调整

项目执行过程中不可避免地出现偏差，监控阶段的目标就是及时发现、评估并纠正这些偏离预期的情况。常用指标包括

其中EV（Earned Value）指已完成工作的预算价值，PV（Planned Value）为计划完成工作的预算，AC（Actual Cost）为实际支出成本。当SPI<1时表示进度滞后，CPI<1则意味着超支。

除了定量分析，还需定期召开 项目评审会议（Steering Committee Meeting） ，邀请高层管理者参与，审查项目状态、资源需求与战略匹配度。必要时启动变更控制流程（Change Control Process），通过CCB（变更控制委员会）审批重大变更请求。

flowchart LR A[变更申请提交] --> B{影响评估} B --> C[技术可行性] B --> D[成本影响] B --> E[进度影响] C & D & E --> F[综合评审] F --> G{批准?} G -->|是| H[更新基线计划] G -->|否| I[退回申请人]

该流程图清晰表达了变更管理的闭环机制，强调所有变更必须经过结构化评估，避免随意改动破坏项目稳定性。

收尾阶段：知识沉淀与价值闭环

项目结束并不意味着工作的终结。有效的收尾工作包括： - 正式验收交付物 - 释放项目资源（人力、设备） - 归档项目文档 - 组织复盘会议（Retrospective）

特别值得关注的是 经验教训总结（Lessons Learned） 文档的编写。它不仅是组织过程资产的重要组成部分，也为未来类似项目提供宝贵参考。

## 项目复盘报告节选 ### 成功经验：
- 提前搭建自动化测试框架，节省回归测试时间约40%
- 引入Feature Toggle机制，实现灰度发布，降低上线风险 ### 改进点：
- 需求冻结机制执行不严，后期频繁变更导致返工
- 安全扫描未纳入CI流程，默认关闭SAST工具

综上所述，项目生命周期的五个阶段构成了一个完整的PDCA（Plan-Do-Check-Act）循环。只有每个环节都得到有效执行，才能确保项目从“能做”走向“做好”。

6.2 软件开发方法论的演进路径与工程实践

随着信息技术的发展，软件开发方法经历了从线性控制到快速迭代、从孤立开发到持续交付的重大转变。理解这一演进历程，有助于我们在不同业务背景下选择合适的开发模式。

传统瀑布模型：结构化时代的产物

瀑布模型起源于20世纪70年代，是一种典型的顺序式开发方法，各阶段严格按序进行：需求 → 设计 → 实现 → 测试 → 维护。

其优势在于： - 流程清晰，便于文档化与审计 - 适合需求稳定、变更极少的大型工程项目（如航天控制系统）

但弊端同样明显： - 用户直到最后才能看到成果 - 中途难以应对需求变更 - 错误发现越晚，修复成本越高

因此，瀑布模型逐渐被更灵活的方法取代。

敏捷开发：响应变化的价值优先

2001年，《敏捷宣言》提出“个体与互动高于流程与工具”等四项价值观，标志着敏捷时代的开启。Scrum 和 Kanban 是两种主流实践。

Scrum框架运作示例

Sprint周期：2周
├── Sprint Planning：确定本次迭代目标与待办事项
├── Daily Scrum：每日15分钟同步进展
├── Sprint Review：展示可工作产品增量
└── Sprint Retrospective：反思改进

Scrum Master负责清除障碍，Product Owner管理优先级，开发团队自组织完成任务。

Kanban看板管理

kanban title 软件开发看板 section 待办 需求分析: 3 UI设计: 2 section 进行中 后端开发: 4 前端开发: 3 section 已完成 单元测试: 5 发布上线: 2

Kanban不限定迭代周期，强调可视化流动与限制在制品数量（WIP Limit），适用于运维类、支持类持续交付场景。

DevOps：打通开发与运维的鸿沟

DevOps并非一种开发方法，而是一套文化、实践与工具的集合，旨在缩短开发周期、提高部署频率、增强系统可靠性。

核心实践包括： - CI/CD流水线建设 - 基础设施即代码（IaC） - 监控告警一体化 - 全链路追踪

例如，使用Terraform实现云资源自动化创建

provider "aws" { region = "cn-north-1"
} resource "aws_instance" "web_server" { ami = "ami-0c55b159cbfafe1f0" instance_type = "t3.medium" tags = { Name = "prod-web-server" }
}

参数说明： - provider "aws" ：指定云服务商为AWS中国区。 - ami ：Amazon Machine Image ID，决定操作系统镜像。 - instance_type ：实例规格，影响性能与成本。 - tags ：用于资源分类、计费归属与自动化管理。

该配置实现了服务器资源的版本化管理，避免手动操作错误。

平台工程：下一代软件交付范式

近年来兴起的 平台工程（Platform Engineering） ，主张构建内部开发者平台（Internal Developer Platform, IDP），通过抽象底层复杂性，让开发团队专注于业务逻辑创新。

graph TB A[开发者] --> B(API Gateway) B --> C{自助服务平台} C --> D[模板化应用创建] C --> E[一键部署环境] C --> F[自动安全扫描] D --> G[GitOps Pipeline] E --> G F --> G G --> H[Kubernetes集群]

平台提供CLI工具或Web门户，开发者只需输入应用名称、语言类型等基本信息，即可自动生成项目骨架、CI/CD配置、监控埋点等内容，极大提升了交付速度与一致性。

综上，软件开发方法的演进本质上是对“不确定性”的应对方式升级。从追求完全可控的瀑布，到拥抱变化的敏捷，再到追求极致效率的DevOps与平台工程，每一次变革都在重新定义“高质量交付”的内涵。

7. 系统评估选型与软考知识体系综合实战

7.1 系统评估指标体系构建与多维度选型方法

在企业级信息系统建设中，系统评估与技术选型是决定项目成败的关键环节。一个科学的评估体系应涵盖性能、可靠性、可扩展性、安全性、成本和运维复杂度六大核心维度。为确保决策客观性，通常采用加权评分模型（Weighted Scoring Model, WSM）进行量化分析。

以下是一个典型的系统选型评估指标表，适用于数据库、中间件或云平台等关键组件的对比决策

根据上表计算结果，尽管产品C在个别维度如运维和兼容性方面略逊一筹，但其整体得分最高（8.95），成为首选方案。值得注意的是，权重分配需结合具体业务场景调整——例如金融系统应提高安全性和可靠性权重，而互联网应用则更关注性能与扩展性。

在实际操作中，建议通过POC（Proof of Concept）验证关键技术指标。以数据库选型为例，可通过如下脚本模拟高并发读写压力测试

#!/bin/bash
# MySQL 压力测试脚本示例（使用sysbench）
# 参数说明：
# --threads: 并发线程数
# --time: 测试持续时间（秒）
# --mysql-user: 数据库用户名
# --mysql-password: 密码
# --db-driver=mysql: 使用MySQL驱动 sysbench oltp_read_write \ --threads=64 \ --time=300 \ --mysql-host=192.168.1.100 \ --mysql-port=3306 \ --mysql-user=admin \ --mysql-password='SecurePass!2024' \ --db-driver=mysql \ --tables=10 \ --table-size=100000 \ prepare sysbench oltp_read_write \ --threads=64 \ --time=300 \ --mysql-host=192.168.1.100 \ --mysql-port=3306 \ --mysql-user=admin \ --mysql-password='SecurePass!2024' \ --db-driver=mysql \ run

执行逻辑说明： 1. prepare 阶段创建10张各包含10万条记录的测试表； 2. run 阶段启动64个并发线程，持续运行5分钟，模拟OLTP混合负载； 3. 输出结果包括事务吞吐量（transactions per second）、响应时间（latency）和错误率，用于横向对比不同数据库产品的性能表现。

此外，在软考“系统架构设计师”考试中，此类选型问题常出现在论文题或案例分析题中。考生需掌握SWOT分析法、成本效益分析（CBA）、TCO建模等工具，并能结合企业战略目标进行论证。例如，在撰写《论面向服务的架构设计》论文时，应对比传统单体架构与微服务架构在部署复杂度、开发效率、故障隔离等方面的优劣，辅以量化数据支撑观点。

为进一步提升评估精度，可引入AHP层次分析法构建判断矩阵，通过一致性检验确保权重设置的合理性。该方法已被广泛应用于政府采购、大型IT项目立项评审等正式决策流程中。

graph TD A[系统选型需求] --> B[明确评估目标] B --> C[构建指标体系] C --> D[确定权重分配] D --> E[候选方案调研] E --> F[POC验证测试] F --> G[加权评分计算] G --> H[生成选型报告] H --> I[专家评审决策] I --> J[最终实施方案]

该流程图展示了从需求提出到最终落地的完整选型路径，强调了实证测试与多方评审的重要性。尤其在涉及国产化替代、信创适配等敏感场景下，还需额外考虑供应链安全、自主可控程度和技术迁移风险等因素。
