1. 软考系统集成项目管理工程师考试概述

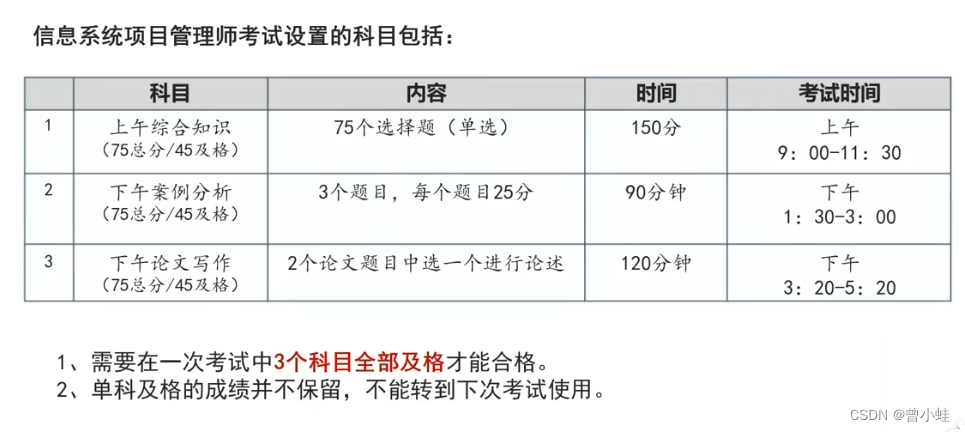

软考系统集成项目管理工程师是国家人力资源和社会保障部组织的计算机技术与软件专业技术资格（水平）考试中的中级资格，旨在评估考生在信息系统集成与项目管理领域的综合能力。考试内容涵盖项目管理基础知识、系统集成技术、法律法规、标准化知识及实际案例分析，题型包括单项选择题和案例分析题，全面考察理论掌握与实践应用能力。通过考试不仅有助于提升个人专业素养，还可作为职称评定、积分落户和企业资质申请的重要依据，具有较高的行业认可度。

2. 项目管理基础理论与流程

2.1 项目管理的核心概念

2.1.1 项目的定义与特征

在项目管理的体系中，“项目”是一个具有明确起点和终点、以达成特定目标为核心导向的临时性工作。与日常运营不同，项目具有以下几个关键特征

• ▪▪ ▪ ▪ ▪ 独特性（Uniqueness） ：每个项目都有其独特的产品、服务或成果。例如，开发一个全新的企业级软件系统与维护已有系统完全不同。
• ▪▪ ▪ ▪ ▪ 临时性（Temporariness） ：项目有明确的开始和结束时间。例如，某企业计划在6个月内完成ERP系统的上线，这个项目就会在上线后正式结束。
• ▪▪ ▪ ▪ ▪ 目标导向性（Goal-oriented） ：项目的目标必须清晰且可衡量。例如，项目的目标可能是“在2025年第一季度前完成客户关系管理系统（CRM）的部署并培训所有销售团队”。

为了更直观地理解这些特征，我们可以用一个表格来对比项目与日常运营的区别

这些特征决定了项目管理的方法和工具需要具备灵活性与适应性。

2.1.2 项目管理的五大过程组

根据PMBOK®指南（第六版），项目管理可以划分为五个过程组，这五个过程组构成了项目管理的完整生命周期

• ▪▪ ▪ ▪ ▪ 启动（Initiating） ：确定项目目标，任命项目经理，制定项目章程。
• ▪▪ ▪ ▪ ▪ 规划（Planning） ：制定详细的项目计划，包括范围、时间、成本、质量、资源等。
• ▪▪ ▪ ▪ ▪ 执行（Executing） ：组织资源，完成项目工作，满足项目需求。
• ▪▪ ▪ ▪ ▪ 监控（Monitoring & Controlling） ：跟踪、审查和调整项目进展，确保目标达成。
• ▪▪ ▪ ▪ ▪ 收尾（Closing） ：正式结束项目，交付成果，总结经验教训。

为了帮助理解这五个过程组之间的关系，我们可以用mermaid格式绘制一个流程图

graph TD A[启动过程组] --> B[规划过程组] B --> C[执行过程组] C --> D[监控与控制过程组] D --> E[收尾过程组]

这个流程图清晰地展示了五大过程组之间的时间顺序与逻辑关系。需要注意的是，虽然流程上是线性的，但在实际项目执行过程中，这些过程组往往是迭代和交叉进行的。例如，在执行过程中，项目经理可能需要不断调整计划（再次进入规划阶段）以应对变化。

2.1.3 项目管理十大知识领域

项目管理的十大知识领域（Knowledge Areas）是PMBOK®指南中对项目管理内容的分类，它们贯穿于五大过程组之中

• ▪▪ ▪ ▪ ▪ 整合管理（Project Integration Management）
• ▪▪ ▪ ▪ ▪ 范围管理（Project Scope Management）
• ▪▪ ▪ ▪ ▪ 时间管理（Project Time Management）
• ▪▪ ▪ ▪ ▪ 成本管理（Project Cost Management）
• ▪▪ ▪ ▪ ▪ 质量管理（Project Quality Management）
• ▪▪ ▪ ▪ ▪ 资源管理（Project Resource Management）
• ▪▪ ▪ ▪ ▪ 沟通管理（Project Communication Management）
• ▪▪ ▪ ▪ ▪ 风险管理（Project Risk Management）
• ▪▪ ▪ ▪ ▪ 采购管理（Project Procurement Management）
• ▪▪ ▪ ▪ ▪ 相关方管理（Project Stakeholder Management）

这些知识领域在项目管理过程中相互关联、协同作用。例如，时间管理与成本管理密切相关，若项目进度延误，可能导致成本超支；而风险管理则贯穿于所有其他领域，需要在每个阶段进行识别与应对。

为了更直观地理解这些知识领域与五大过程组的关系，我们可以用表格来展示它们的交叉分布

此表说明了每个知识领域在项目管理生命周期中所涉及的阶段，帮助项目经理全面理解项目管理的复杂性与系统性。

2.2 项目启动与立项管理

2.2.1 项目章程的编写要点

项目章程（Project Charter）是正式启动一个项目并授权项目经理使用组织资源开展项目活动的文件。它是项目管理的基础文档，通常包括以下内容

以下是一个简化的项目章程模板代码示例（使用Markdown格式）

# 项目章程 ## 项目名称
企业级ERP系统升级项目 ## 项目目标
在2025年Q1前完成现有ERP系统的升级，提升财务模块的自动化处理能力。 ## 项目经理
张伟 ## 项目背景
现有ERP系统版本老旧，存在性能瓶颈，影响财务结算效率。 ## 项目范围
- 升级财务模块
- 数据迁移与验证
- 用户培训与上线支持 ## 初步预算
总预算：¥800,000 ## 项目时间表
开始日期：2024年10月1日 结束日期：2025年3月31日 ## 干系人列表
| 角色 | 姓名 | 职责 |
|------|------|------|
| 财务总监 | 李娜 | 审批与预算控制 |
| IT主管 | 王强 | 技术支持与协调 | ## 风险与假设
- 假设：供应商能按时交付关键模块
- 风险：数据迁移过程中可能出现数据丢失

• ▪▪ ▪ ▪ ▪ 使用Markdown格式结构化展示项目章程，便于阅读与文档管理。
• ▪▪ ▪ ▪ ▪ 表格部分清晰列出干系人信息，有助于后续干系人管理。
• ▪▪ ▪ ▪ ▪ 项目范围、预算、时间等信息为后续详细计划提供基础。

2.2.2 干系人识别与管理策略

干系人（Stakeholder）是指对项目有影响或受项目影响的个人或组织。识别并管理干系人是项目成功的关键。

• ▪▪ ▪ ▪ ▪ 收集信息 ：通过访谈、问卷、会议等方式收集干系人信息。
• ▪▪ ▪ ▪ ▪ 分类整理 ：将干系人按影响力、利益程度等维度分类。
• ▪▪ ▪ ▪ ▪ 制定策略 ：针对不同类别的干系人制定沟通与管理策略。
• ▪▪ ▪ ▪ ▪ 影响力 ：干系人对项目决策和结果的影响力。
• ▪▪ ▪ ▪ ▪ 利益 ：干系人从项目成果中获得的利益程度。
• ▪▪ ▪ ▪ ▪ 管理策略 ：根据分类制定沟通频率和方式。

2.2.3 项目可行性分析方法

项目可行性分析（Feasibility Study）用于评估项目是否值得投资和执行。常见的分析维度包括

• ▪▪ ▪ ▪ ▪ 技术可行性 ：是否有足够的技术资源支持项目实施。
• ▪▪ ▪ ▪ ▪ 经济可行性 ：项目是否在预算范围内并能带来预期收益。
• ▪▪ ▪ ▪ ▪ 法律可行性 ：项目是否符合法律法规要求。
• ▪▪ ▪ ▪ ▪ 操作可行性 ：项目是否能在组织内部顺利执行。
• ▪▪ ▪ ▪ ▪ 时间可行性 ：项目是否能在规定时间内完成。

以下是一个简单的项目可行性分析代码示例（使用Python模拟评分系统）

# 项目可行性评分系统
def feasibility_score(technical, economic, legal, operational, time): total = (technical + economic + legal + operational + time) / 5 return total # 输入各维度评分（满分10分）
technical_score = 8
economic_score = 7
legal_score = 9
operational_score = 6
time_score = 7 # 计算综合评分
score = feasibility_score(technical_score, economic_score, legal_score, operational_score, time_score)
print(f"项目可行性综合评分为：{score:.1f}/10")

• ▪▪ ▪ ▪ ▪ 定义了一个评分函数 feasibility_score ，接收五个维度的评分。
• ▪▪ ▪ ▪ ▪ 每个维度评分为1~10分，综合评分取平均值。
• ▪▪ ▪ ▪ ▪ 最终输出项目可行性综合评分，辅助决策者判断是否启动项目。
• ▪▪ ▪ ▪ ▪ technical_score ：技术可行性评分。
• ▪▪ ▪ ▪ ▪ economic_score ：经济可行性评分。
• ▪▪ ▪ ▪ ▪ legal_score ：法律可行性评分。
• ▪▪ ▪ ▪ ▪ operational_score ：操作可行性评分。
• ▪▪ ▪ ▪ ▪ time_score ：时间可行性评分。

该评分系统可作为项目立项前的一个量化评估工具，便于项目发起人和管理层做出科学决策。

2.3 项目执行与收尾流程

2.3.1 团队组建与角色分工

项目团队是项目成功的关键资源。团队组建应根据项目规模、复杂度和专业需求进行合理分工。

• ▪▪ ▪ ▪ ▪ 项目经理（Project Manager） ：全面负责项目计划、执行与控制。
• ▪▪ ▪ ▪ ▪ 技术负责人（Technical Lead） ：负责技术架构与实现。
• ▪▪ ▪ ▪ ▪ 质量管理人员（QA/QC） ：确保交付成果符合质量标准。
• ▪▪ ▪ ▪ ▪ 测试人员（Tester） ：执行测试用例，发现并报告缺陷。
• ▪▪ ▪ ▪ ▪ 开发人员（Developer） ：负责系统开发与功能实现。
• ▪▪ ▪ ▪ ▪ 业务分析师（Business Analyst） ：分析需求，撰写文档。
• ▪▪ ▪ ▪ ▪ 运维支持（Ops Support） ：保障系统部署与运行环境。

以下是一个项目团队角色分配示例表格

• ▪▪ ▪ ▪ ▪ 明确每个角色的职责，有助于团队协作与任务分配。
• ▪▪ ▪ ▪ ▪ 项目经理作为核心协调者，需具备良好的沟通与领导能力。

2.3.2 项目交付物的验收标准

项目交付物（Deliverables）是指项目过程中或结束时产生的可交付成果。验收标准（Acceptance Criteria）是对这些交付物是否满足要求的明确界定。

例如，在开发一个电商平台项目中，一个典型的交付物可能是“用户注册与登录功能模块”，其验收标准可能包括

以下是一个验收标准模板（使用YAML格式）

deliverable: 用户注册与登录功能模块
acceptance_criteria: - 用户可以使用邮箱注册 - 用户可以使用手机号注册 - 注册后发送确认邮件 - 登录后跳转至首页 - 密码找回功能正常可用

• ▪▪ ▪ ▪ ▪ 使用YAML格式结构化存储验收标准，便于版本控制与自动化测试。
• ▪▪ ▪ ▪ ▪ 每个验收条件清晰明确，便于测试团队逐项验证。

2.3.3 项目总结与经验复盘

项目收尾阶段的重要任务之一是进行项目总结与经验复盘。这有助于团队总结经验、改进流程、提升未来项目的成功率。

• ▪▪ ▪ ▪ ▪ SWOT分析 ：分析项目的优劣势、机会与威胁。
• ▪▪ ▪ ▪ ▪ 5W1H法 ：What、Why、Who、When、Where、How。
• ▪▪ ▪ ▪ ▪ 鱼骨图分析法 ：找出问题的根本原因。

以下是一个使用鱼骨图分析法的mermaid流程图示例

graph TD A[项目延期] --> B[需求变更频繁] A --> C[资源不足] A --> D[技术难点未预估] A --> E[沟通不畅] A --> F[外部依赖延迟]

• ▪▪ ▪ ▪ ▪ 通过鱼骨图结构化分析项目延期的原因。
• ▪▪ ▪ ▪ ▪ 每个分支代表一个可能的成因，便于团队系统性地查找问题根源。
• ▪▪ ▪ ▪ ▪ 需求变更频繁、资源不足等 ：可能的成因。

项目总结与复盘不仅帮助团队识别问题，还能形成知识资产，供未来项目参考与借鉴。

3. 项目生命周期与管理计划制定

在信息系统集成项目中，项目的成功不仅依赖于技术能力的实现，更取决于科学合理的项目管理过程。项目生命周期作为贯穿整个项目从启动到收尾的核心框架，为项目活动提供了结构化的路径和阶段划分。与此同时，管理计划的制定则是确保项目按既定目标推进的关键保障机制。本章将系统阐述项目生命周期的不同模型及其适用场景，并深入解析项目管理计划的编制流程、资源配置策略以及沟通与变更控制机制，帮助从业者建立完整的项目规划视角。

3.1 项目生命周期模型

项目生命周期是指一个项目从开始到结束所经历的一系列具有逻辑顺序的阶段。这些阶段通常包括启动、规划、执行、监控和收尾。不同的项目类型、行业背景和技术复杂度决定了应采用何种生命周期模型来指导项目的实施路径。选择合适的生命周期模型，能够有效提升项目交付效率、降低风险并增强对变化的适应能力。

3.1.1 瀑布模型与迭代模型对比

瀑布模型是最早被广泛应用于软件开发和系统集成项目中的传统生命周期模型。其特点在于各阶段严格按线性顺序进行，前一阶段完成后才能进入下一阶段，常见阶段包括需求分析、系统设计、编码实现、测试验证和部署上线。

瀑布模型的优势与局限

优势： - 结构清晰，便于管理和文档化； - 阶段成果明确，适合合同型或需求稳定的项目； - 易于质量控制和审计追踪。

局限： - 缺乏灵活性，难以应对需求变更； - 用户反馈滞后，可能导致最终产品偏离实际需要； - 错误发现较晚，修复成本高。

相比之下， 迭代模型 （如RUP、敏捷中的Scrum）则强调“小步快跑”，通过多次循环完成系统的逐步完善。每个迭代周期都包含需求、设计、实现和测试等子过程，允许在每次迭代后获得可运行的产品增量。

图示：瀑布模型 vs 迭代模型流程对比

graph TD subgraph 瀑布模型 A[需求分析] --> B[系统设计] B --> C[编码实现] C --> D[系统测试] D --> E[部署上线] end subgraph 迭代模型 F[迭代1: 需求+设计+编码+测试] --> G[迭代2: 增量开发] G --> H[迭代3: 功能扩展] H --> I[持续集成与发布] end

该流程图直观展示了两种模型在流程组织上的本质差异：瀑布模型强调阶段隔离与顺序依赖，而迭代模型支持并行与重复，更适合动态环境下的项目演进。

实际应用场景举例

以某政府机关的OA系统升级项目为例，由于业务流程已高度固化，用户需求可通过调研一次性确认，因此采用 瀑布模型 更为合适。而在某互联网企业的新零售平台开发中，市场变化迅速，功能需快速试错上线，此时采用 基于Scrum的迭代模型 更能满足灵活响应的需求。

此外，在实际项目中也常采用 混合模式 ——即主干使用瀑布流程进行总体架构设计与验收，局部模块采用敏捷迭代方式进行开发。这种组合方式兼顾了规范性与灵活性，成为当前系统集成项目的主流实践之一。

3.1.2 生命周期各阶段的关键任务

无论采用哪种生命周期模型，项目的基本阶段划分保持一致。以下是各个阶段的核心任务分解

启动阶段

此阶段的目标是确立项目存在的必要性和可行性。关键任务包括： - 编制项目章程，明确项目目标、范围边界、主要干系人及项目经理授权； - 开展初步可行性研究，评估技术、经济与法律层面的可实施性； - 识别关键干系人并建立初步沟通机制。

规划阶段

这是项目管理中最复杂的阶段，涉及多个知识领域的协同规划。重点内容包括： - 制定详细的项目管理计划，涵盖范围、进度、成本、质量、资源、沟通、风险、采购和干系人管理等子计划； - 使用WBS（工作分解结构）对项目工作进行层级拆解； - 确定里程碑计划与关键路径； - 建立配置管理与变更控制基线。

执行阶段

在此阶段，项目团队按照既定计划开展具体工作。核心任务有： - 组建项目团队并分配职责； - 实施采购活动，签订外包合同； - 推动系统开发、集成与测试； - 执行质量管理措施，如代码审查、单元测试等； - 定期召开项目例会，同步进展信息。

监控阶段（贯穿执行全过程）

监控不是独立阶段，而是伴随执行持续进行的过程。主要内容包括： - 跟踪项目进度与预算消耗，识别偏差； - 使用挣值管理（EVM）技术量化绩效； - 处理变更请求，执行变更控制流程； - 定期生成状态报告，向管理层汇报。

收尾阶段

项目接近尾声时，必须完成正式关闭手续。主要任务包括： - 组织客户对交付物进行验收； - 归档所有项目文档，包括源码、设计说明书、测试报告等； - 召开项目总结会议，提炼经验教训； - 释放项目资源，解散团队。

表格：项目生命周期各阶段关键输出物汇总

上述输出物不仅是项目合规性的体现，也为后续审计、复用和知识积累提供重要依据。尤其在软考考试中，考生需熟练掌握各阶段典型输出物名称及其作用，能够在案例题中准确匹配情境与成果。

3.2 项目管理计划的制定

项目管理计划是指导项目执行、监控和收尾的综合性文件，它整合了所有子计划和基准，构成了项目运作的“宪法”。一份高质量的项目管理计划不仅能统一团队认知，还能在发生争议或变更时提供决策依据。

3.2.1 计划编制的输入与输出

项目管理计划的编制并非凭空而来，而是基于一系列输入要素，经过系统分析与整合后形成标准化文档。

输入要素分析

根据PMBOK指南，项目管理计划的主要输入包括

• ▪▪ ▪ ▪ ▪ 项目章程 ：提供高层级目标、审批要求和项目经理职权；
• ▪▪ ▪ ▪ ▪ 其他规划过程输出 ：如范围管理计划、进度计划、成本预算、风险管理计划等；
• ▪▪ ▪ ▪ ▪ 组织过程资产 ：公司模板、历史数据、标准操作流程（SOP）；
• ▪▪ ▪ ▪ ▪ 事业环境因素 ：政策法规、市场条件、技术平台限制等。

输出结果说明

最终形成的项目管理计划通常包含以下组成部分

• ▪▪ ▪ ▪ ▪ 范围管理计划 ：定义如何收集需求、定义范围、创建WBS及控制范围蔓延；
• ▪▪ ▪ ▪ ▪ 进度管理计划 ：说明进度编制方法、工具（如MS Project）、关键路径确定规则；
• ▪▪ ▪ ▪ ▪ 成本管理计划 ：规定估算、预算和控制成本的方法论；
• ▪▪ ▪ ▪ ▪ 质量管理计划 ：设定质量标准（如ISO 9001）、测试流程与缺陷处理机制；
• ▪▪ ▪ ▪ ▪ 资源管理计划 ：明确人力资源获取、角色分工与团队建设策略；
• ▪▪ ▪ ▪ ▪ 沟通管理计划 ：列出信息传递方式、频率、责任人；
• ▪▪ ▪ ▪ ▪ 风险管理计划 ：描述风险识别、评估、应对策略及应急储备设置；
• ▪▪ ▪ ▪ ▪ 采购管理计划 ：确定是否外包、供应商选择标准；
• ▪▪ ▪ ▪ ▪ 干系人参与计划 ：制定针对不同干系人的沟通与影响策略；
• ▪▪ ▪ ▪ ▪ 变更管理计划 ：定义变更请求流程、审批权限与影响评估机制；
• ▪▪ ▪ ▪ ▪ 配置管理计划 ：说明配置项识别、版本控制与审计安排；
• ▪▪ ▪ ▪ ▪ 绩效测量基准 ：整合范围、进度、成本三大基准，用于后期监控。

flowchart TB A[项目章程] --> B{收集规划输入} C[范围说明书] --> B D[风险登记册初稿] --> B E[组织过程资产] --> B B --> F[编制各子计划] F --> G[整合成项目管理计划] G --> H[提交CCB审批] H --> I[批准后发布]

该流程体现了计划制定的系统性和协作性。只有当所有子计划协调一致并通过变更控制委员会（CCB）评审后，项目管理计划才具备权威效力。

3.2.2 资源计划与分配策略

资源是项目成功的物质基础，合理配置人力、设备、资金等资源至关重要。

资源需求识别

首先通过WBS分解任务，结合责任矩阵（RAM）明确每项工作的负责人（RACI模型），进而估算所需技能类型与工时投入。

例如，在一个ERP系统集成项目中，可能需要如下资源

资源分配策略

• ▪▪ ▪ ▪ ▪ 资源平衡（Resource Leveling） ：调整非关键路径任务的时间，避免资源超负荷；
• ▪▪ ▪ ▪ ▪ 资源平滑（Resource Smoothing） ：在不影响总工期的前提下优化资源使用峰值；
• ▪▪ ▪ ▪ ▪ 多任务优先级排序 ：依据任务紧急程度和关键性分配稀缺资源。

在实际操作中，可通过工具如Microsoft Project中的“资源视图”功能进行可视化调度。

3.2.3 沟通计划与信息传递机制

有效的沟通是项目成功的润滑剂。据统计，超过70%的项目失败源于沟通不畅。

沟通计划要素

一个完整的沟通计划应包含以下内容

• ▪▪ ▪ ▪ ▪ 沟通对象 ：内部团队、客户、供应商、监管机构等；
• ▪▪ ▪ ▪ ▪ 信息内容 ：进度报告、风险预警、变更通知等；
• ▪▪ ▪ ▪ ▪ 传递方式 ：邮件、会议、即时通讯、项目管理系统（如Jira）；
• ▪▪ ▪ ▪ ▪ 频率 ：每日站会、每周例会、月度汇报；
• ▪▪ ▪ ▪ ▪ 责任人 ：谁负责发起、审核与分发信息。

示例：某系统集成项目沟通矩阵

此矩阵确保信息精准送达，避免冗余沟通或信息遗漏。

3.3 项目变更与配置管理

在项目执行过程中，变更是不可避免的。无论是客户需求调整、技术方案变更还是外部政策影响，都需要一套严谨的变更与配置管理机制来维持项目可控性。

3.3.1 变更控制流程设计

变更控制的核心在于“先评估，后执行”，防止随意改动导致范围蔓延或质量下降。

标准变更流程步骤

• ▪▪ ▪ ▪ ▪ 提出变更请求（RFC） ：由干系人填写变更申请表，说明原因、影响范围与预期收益；
• ▪▪ ▪ ▪ ▪ 初步审查 ：项目经理判断是否属于必要变更，排除无效请求；
• ▪▪ ▪ ▪ ▪ 影响分析 ：评估对进度、成本、资源、质量的影响；
• ▪▪ ▪ ▪ ▪ 提交CCB审批 ：变更控制委员会集体决策是否批准；
• ▪▪ ▪ ▪ ▪ 执行变更 ：若通过，则更新相关计划与文档；
• ▪▪ ▪ ▪ ▪ 跟踪验证 ：确认变更已正确实施并达到预期效果；
• ▪▪ ▪ ▪ ▪ 关闭变更 ：归档记录，通知相关方。

代码示例：变更请求表单字段定义（JSON格式）

逻辑分析与参数说明： change_id ：唯一标识符，便于追溯； requester 和 request_date ：记录来源与时间，确保责任可追； change_type ：分类有助于统计变更趋势（如功能变更占比较高需警惕）； impact_analysis ：量化影响是审批依据，直接影响CCB决策； status ：状态机驱动流程流转，支持自动化提醒； ccr_meeting_date ：预留审批会议时间，体现流程时效性。

• ▪▪ ▪ ▪ ▪ change_id ：唯一标识符，便于追溯；
• ▪▪ ▪ ▪ ▪ requester 和 request_date ：记录来源与时间，确保责任可追；
• ▪▪ ▪ ▪ ▪ change_type ：分类有助于统计变更趋势（如功能变更占比较高需警惕）；
• ▪▪ ▪ ▪ ▪ impact_analysis ：量化影响是审批依据，直接影响CCB决策；
• ▪▪ ▪ ▪ ▪ status ：状态机驱动流程流转，支持自动化提醒；
• ▪▪ ▪ ▪ ▪ ccr_meeting_date ：预留审批会议时间，体现流程时效性。

该结构可用于构建企业级变更管理系统（Change Management System），并与Jira、ServiceNow等平台集成。

3.3.2 配置项识别与版本控制

配置管理的对象称为“配置项”（CI），指那些需要受控的项目产物。

常见配置项类别

版本控制策略

推荐使用Git进行版本管理，遵循以下规范

# 创建特性分支
git checkout -b feature/login-scan origin/dev # 提交修改
git add .
git commit -m "feat: add QR code login module" # 推送至远程仓库
git push origin feature/login-scan # 发起Pull Request，等待Code Review

逐行解读： 第一行创建基于 dev 分支的功能分支，隔离开发环境； add 和 commit 提交本地更改，消息遵循Conventional Commits规范； push 将分支推送到中央仓库，触发CI/CD流水线； PR机制保障代码质量，防止直接合并到主干。

• ▪▪ ▪ ▪ ▪ 第一行创建基于 dev 分支的功能分支，隔离开发环境；
• ▪▪ ▪ ▪ ▪ add 和 commit 提交本地更改，消息遵循Conventional Commits规范；
• ▪▪ ▪ ▪ ▪ push 将分支推送到中央仓库，触发CI/CD流水线；
• ▪▪ ▪ ▪ ▪ PR机制保障代码质量，防止直接合并到主干。

3.3.3 配置审计与状态报告

定期开展配置审计，确保实际状态与记录一致。

配置审计类型

• ▪▪ ▪ ▪ ▪ 功能审计 ：验证CI是否满足原始需求；
• ▪▪ ▪ ▪ ▪ 物理审计 ：核对现有版本与配置库记录是否一致。

配置状态报告示例

此类报告可由配置管理系统自动生成，作为项目健康度的重要指标之一。

流程图：变更与配置管理集成流程

graph LR A[变更请求] --> B{是否影响配置项?} B -->|是| C[锁定相关CI] B -->|否| D[记录日志] C --> E[执行变更] E --> F[更新版本号] F --> G[重新发布CI] G --> H[通知干系人] H --> I[配置审计] I --> J[闭环归档]

该流程确保每一次变更都能在配置管理体系中留下完整痕迹，实现全过程可追溯、可审计、可回滚。

综上所述，项目生命周期的选择与管理计划的制定，构成了项目成功的基石。唯有将理论框架与实操机制深度融合，才能在复杂多变的信息系统集成项目中游刃有余。

4. 成本、进度与质量控制方法

在信息系统集成项目中，项目的成功不仅依赖于技术实现的完整性，更取决于对成本、进度和质量三大核心要素的有效控制。这三个维度构成了项目管理的“铁三角”，任何一方的失控都可能导致整体目标偏离甚至项目失败。尤其在软考系统集成项目管理工程师考试中，成本、进度与质量控制是高频考点，涉及大量计算题、案例分析及工具应用。因此，深入理解其理论基础、掌握实用方法并能灵活运用于实际场景，是每一位备考者必须具备的能力。

本章将围绕成本估算与控制、进度计划与跟踪、质量管理与控制工具三大模块展开，从概念定义到实践操作层层递进，结合典型算法模型、可视化工具和真实工作流，帮助读者建立系统化的管控思维框架。通过引入关键路径法（CPM）、甘特图、帕累托图、鱼骨图等经典工具，并辅以代码模拟、流程图展示和表格对比分析，全面提升对项目执行过程中动态监控能力的理解与应用水平。

4.1 成本估算与控制

项目成本管理贯穿整个生命周期，涵盖资源规划、预算编制、成本估算、控制偏差等多个环节。有效的成本控制不仅能保障项目按预算推进，还能提升组织的资金使用效率和盈利能力。特别是在系统集成类项目中，硬件采购、软件授权、人力投入和技术服务外包等多重因素交织，使得成本结构复杂多变，亟需科学的方法进行建模与预测。

4.1.1 成本构成与估算方法

项目成本通常由直接成本和间接成本两大部分组成。直接成本包括人工费、材料费、设备购置费、外包服务费等可明确归属到具体任务的支出；而间接成本则如管理费用、办公场地租金、公共设施分摊等无法直接归因但必须计入总成本的部分。此外，在系统集成项目中还需考虑隐性成本，例如培训成本、数据迁移成本以及后期运维支持成本。

常见的成本估算方法主要包括以下几种

其中， 三点估算法 在不确定性较高的环境中尤为有效。其公式为： E = \frac{O + 4M + P}{6} 其中 $ E $ 表示期望成本，$ O $ 为乐观估计值，$ M $ 为最可能值，$ P $ 为悲观值。该方法基于贝塔分布假设，能够有效降低极端值带来的影响。

下面是一个Python代码示例，用于实现三点估算法的成本计算

def estimate_cost_3_point(optimistic, most_likely, pessimistic): """ 使用三点估算法计算期望成本 参数说明： - optimistic: 乐观估计值（单位：万元） - most_likely: 最可能值 - pessimistic: 悲观估计值 返回值：期望成本（保留两位小数） """ expected = (optimistic + 4 * most_likely + pessimistic) / 6 return round(expected, 2) # 示例调用
cost = estimate_cost_3_point(8, 12, 20)
print(f"期望项目成本为：{cost} 万元")

• ▪▪ ▪ ▪ ▪ def estimate_cost_3_point ：定义一个函数，接受三个参数，分别代表三种估算情景。
• ▪▪ ▪ ▪ ▪ 函数内部按照三点估算公式进行加权平均计算。
• ▪▪ ▪ ▪ ▪ 使用 round 函数确保结果精度控制在两位小数以内，便于财务报告呈现。
• ▪▪ ▪ ▪ ▪ 示例中输入某系统集成项目的开发成本预估分别为8万（乐观）、12万（最可能）、20万（悲观），输出结果为12.67万元。

该方法可用于单个任务或子系统的成本预测，最终通过WBS逐层汇总形成项目总预算。

此外，还可结合蒙特卡洛模拟对整体项目成本进行概率分布分析，进一步评估超支风险。以下是基于Python的简单模拟代码

import numpy as np def monte_carlo_cost_simulation(tasks, num_simulations=10000): """ 对多个任务进行蒙特卡洛成本模拟 tasks: 列表，每个元素为字典 {'opt': O, 'ml': M, 'pes': P} num_simulations: 模拟次数 """ total_costs = for _ in range(num_simulations): total = 0 for task in tasks: # 从三角分布中随机抽样 sample = np.random.triangular( left=task['opt'], mode=task['ml'], right=task['pes'] ) total += sample total_costs.append(total) return np.array(total_costs) # 示例任务集
tasks = [ {'opt': 5, 'ml': 8, 'pes': 12}, # 需求分析 {'opt': 10, 'ml': 15, 'pes': 25}, # 开发实施 {'opt': 3, 'ml': 5, 'pes': 9} # 测试部署
] sim_results = monte_carlo_cost_simulation(tasks)
print(f"平均预计总成本: {sim_results.mean:.2f} 万元")
print(f"90%置信区间上限: {np.percentile(sim_results, 90):.2f} 万元")

此代码利用 numpy 库生成符合三角分布的随机样本，模拟10000次项目总成本，得出统计意义上的期望值与风险边界，适用于高层决策参考。

成本估算流程图（Mermaid）

graph TD A[启动项目] --> B{是否有类似历史项目?} B -- 是 --> C[采用类比估算法] B -- 否 --> D[分解WBS] D --> E[对每个工作包进行三点估算] E --> F[汇总得到项目总预算] F --> G[进行蒙特卡洛模拟分析风险] G --> H[输出成本基准]

该流程体现了从粗略估算到精细化建模的过程，强调了WBS分解的重要性以及不确定性建模的应用价值。

4.1.2 成本偏差分析与控制措施

一旦项目进入执行阶段，就必须持续监控实际支出与预算之间的差异。 成本偏差（Cost Variance, CV） 和 成本绩效指数（CPI） 是挣值管理（Earned Value Management, EVM）中的两个核心指标，广泛应用于项目状态评估。

• ▪▪ ▪ ▪ ▪ EV（Earned Value）：已完成工作的预算价值
• ▪▪ ▪ ▪ ▪ AC（Actual Cost）：已完成工作的实际花费
• ▪▪ ▪ ▪ ▪ 若 CV > 0，表示成本节约；CV < 0 表示超支
• ▪▪ ▪ ▪ ▪ CPI > 1：成本效率高；CPI < 1：成本超支

举例说明：某系统集成项目计划总预算为100万元，目前已完成40%的工作量，EV = 40万元；实际已支出45万元，AC = 45万元。

则： - CV = 40 - 45 = -5 万元（超支5万元） - CPI = 40 / 45 ≈ 0.89（每花1元只产生0.89元的价值）

这意味着项目存在明显的成本失控趋势，需立即采取纠正措施。

为了预测项目最终成本，可以使用 完工估算（EAC） 公式。常用形式有

假设上述项目继续按当前效率运行，则： EAC = \frac{100}{0.89} \approx 112.36 \text{ 万元} 即预计最终将超支约12.36万元。

下面是一段自动化计算EVM指标的Python代码

class EVManager: def __init__(self, bac): self.bac = bac # Budget at Completion def calculate_metrics(self, ev, ac): cv = ev - ac cpi = ev / ac if ac != 0 else 0 sv = ev - self.planned_value if hasattr(self, 'planned_value') else None spi = ev / self.planned_value if sv else None eac_recurring = ac + (self.bac - ev) / cpi # 假设偏差持续 tcpi = (self.bac - ev) / (self.bac - ac) if (self.bac - ac) != 0 else float('inf') return { 'CV': round(cv, 2), 'CPI': round(cpi, 2), 'EAC_Recurring': round(eac_recurring, 2), 'TCPI': round(tcpi, 2) } # 使用示例
evm = EVManager(bac=100)
metrics = evm.calculate_metrics(ev=40, ac=45)
print(metrics)

• ▪▪ ▪ ▪ ▪ bac ：项目总预算，作为基准值；
• ▪▪ ▪ ▪ ▪ ev 和 ac 为外部传入的实际挣值与实际成本；
• ▪▪ ▪ ▪ ▪ eac_recurring 假设未来仍保持现有CPI水平；
• ▪▪ ▪ ▪ ▪ tcpi （To-Complete Performance Index）表示剩余工作所需达到的成本效率，若大于1则难度较高。

{'CV': -5, 'CPI': 0.89, 'EAC_Recurring': 112.36, 'TCPI': 1.2}

表明项目不仅当前超支，且后续需提高效率才能挽回局面。

成本控制策略建议

综上所述，成本控制不仅是数字游戏，更是资源配置的艺术。只有将估算、监控、分析与调整形成闭环，才能真正实现“可控、可视、可预测”的项目财务管理。

4.2 进度计划与跟踪

项目进度管理的目标是在既定时间内高效完成所有交付任务。对于系统集成项目而言，往往涉及多个子系统并行开发、接口联调、第三方对接等复杂依赖关系，稍有不慎便会导致连锁延误。因此，科学制定进度计划并实时跟踪执行状态，是确保项目按时交付的关键。

4.2.1 关键路径法（CPM）与甘特图应用

关键路径法（Critical Path Method, CPM） 是一种网络图技术，用于识别项目中最长的任务序列，从而确定项目的最短完成时间。关键路径上的任何任务延迟都会直接影响项目总工期，因此应优先关注这些活动的资源保障与风险防控。

• ▪▪ ▪ ▪ ▪ 确定任务间的逻辑依赖关系（FS、SS、FF等）；
• ▪▪ ▪ ▪ ▪ 绘制AOA（Arrow Diagram）或AON（Activity on Node）网络图；
• ▪▪ ▪ ▪ ▪ 计算各任务的最早开始（ES）、最早结束（EF）、最晚开始（LS）、最晚结束（LF）时间；
• ▪▪ ▪ ▪ ▪ 找出总浮动时间为零的任务链——即关键路径。

以下是一个简化的系统集成项目任务表

根据上述数据绘制AON网络图，并计算各节点时间参数。

CPM计算流程图（Mermaid）

graph LR A[需求调研 5天] --> B[架构设计 7天] B --> C[数据库搭建 6天] B --> D[接口开发 8天] D --> E[前端开发 10天] C --> F[系统联调 5天] E --> F F --> G[用户培训 3天] G --> H[上线验收 2天]

由此可知，关键路径为：A → B → D → E → F → G → H，总工期为40天。

非关键路径任务（如C）具有5天的总浮动时间，可在不影响总工期的前提下灵活安排。

甘特图可视化（文本示意）

时间轴（天）: 0 5 10 15 20 25 30 35 40
A: ██████
B: ████████████
C: ██████████
D: ██████████████
E: ██████████████████
F: ███████
G: ███
H: ██

现代项目管理软件（如Microsoft Project、Jira、禅道）均支持自动绘制甘特图与识别关键路径，极大提升了计划制定效率。

4.2.2 进度压缩与资源优化策略

当项目面临交付压力时，常需采用 进度压缩技术 来缩短工期，主要有两种方式

• ▪▪ ▪ ▪ ▪ 赶工（Crashing） ：增加资源投入以加快关键任务进度，通常伴随成本上升；
• ▪▪ ▪ ▪ ▪ 快速跟进（Fast Tracking） ：将原本串行的任务改为并行执行，可能增加返工风险。

例如，原计划“系统联调”需5天，若追加测试人员和服务器资源，可压缩至3天，但额外成本为2万元。此时需权衡时间收益与成本代价。

另一种常见问题是 资源冲突 ，即同一资源被多个任务同时占用。可通过 资源平衡（Resource Leveling） 或 资源平滑（Resource Smoothing） 调整非关键任务的时间窗口，避免瓶颈。

以下为一个资源冲突检测与调度的Python实现片段

from collections import defaultdict def detect_resource_conflict(schedule, resource_map): conflicts = day_resources = defaultdict(list) for task, info in schedule.items: start, duration = info['start'], info['duration'] resource = resource_map.get(task, 'Unknown') for day in range(start, start + duration): if resource in day_resources[day]: conflicts.append({ 'day': day, 'resource': resource, 'conflicting_tasks': [day_resources[day][-1], task] }) else: day_resources[day].append(resource) return conflicts # 示例调度
schedule = { 'B': {'start': 5, 'duration': 7}, 'C': {'start': 12, 'duration': 6}, 'D': {'start': 12, 'duration': 8}
}
resource_map = {'B': '架构师', 'C': 'DBA', 'D': '开发组长'} conflicts = detect_resource_conflict(schedule, resource_map)
for c in conflicts: print(f"第{c['day']}天，{c['resource']}发生资源冲突")

该代码遍历每日资源使用情况，发现是否存在同一角色被重复分配的情况，有助于提前预警并调整排期。

4.3 质量管理与控制工具

高质量是项目成功的根本保障。在系统集成项目中，质量问题可能表现为接口不通、性能不足、安全漏洞或用户体验差等，轻则返工重做，重则引发客户投诉甚至法律纠纷。因此，必须建立全过程的质量管理体系。

4.3.1 质量规划与标准制定

质量规划应在项目初期完成，主要内容包括

• ▪▪ ▪ ▪ ▪ 明确质量目标（如响应时间<2s，可用性≥99.9%）；
• ▪▪ ▪ ▪ ▪ 选择适用的质量标准（ISO 9001、CMMI、ITIL等）；
• ▪▪ ▪ ▪ ▪ 制定质量保证（QA）与质量控制（QC）流程；

例如，针对某政务系统集成项目，可设定如下质量指标

这些标准应写入合同附件或项目章程，作为验收依据。

4.3.2 常用质量控制工具（如帕累托图、鱼骨图）

帕累托图（Pareto Chart）

帕累托原则（80/20法则）指出：80%的问题通常由20%的原因引起。帕累托图结合柱状图与累积曲线，用于识别主要缺陷来源。

import matplotlib.pyplot as plt def plot_pareto(categories, frequencies): fig, ax1 = plt.subplots # 柱状图 ax1.bar(categories, frequencies, color='skyblue') ax1.set_ylabel('缺陷数量') # 累积百分比线 cumsum = np.cumsum(frequencies) ax2 = ax1.twinx ax2.plot(categories, cumsum / cumsum[-1] * 100, color='red', marker='o') ax2.set_ylabel('累计百分比(%)') plt.title("帕累托图：系统缺陷分布") plt.show # 示例数据
categories = ['接口异常', '登录失败', '页面卡顿', '权限错误', '其他']
frequencies = [35, 20, 15, 10, 5]
plot_pareto(categories, frequencies)

结果显示，“接口异常”占比50%，是首要改进对象。

鱼骨图（因果图）

用于分析问题的根本原因，常分为人、机、料、法、环五大维度。

graph TD A[系统频繁宕机] --> B[人为因素] A --> C[设备问题] A --> D[数据问题] A --> E[流程缺陷] A --> F[环境干扰] B --> B1[操作失误] B --> B2[缺乏培训] C --> C1[服务器老化] C --> C2[负载过高] D --> D1[数据冗余] D --> D2[索引缺失] E --> E1[发布流程不规范] E --> E2[无灰度发布机制] F --> F1[网络波动] F --> F2[电力不稳]

通过集体头脑风暴填充鱼骨图，可系统化挖掘潜在病因。

4.3.3 质量审计与持续改进机制

定期开展质量审计，检查过程是否符合既定标准，并推动PDCA循环（Plan-Do-Check-Act）。每次迭代后召开复盘会议，记录教训并更新知识库，形成组织过程资产。

• ▪▪ ▪ ▪ ▪ 收集缺陷数据 → 2. 绘制帕累托图定位主因 → 3. 鱼骨图分析根因 → 4. 制定纠正措施 → 5. 验证效果 → 6. 标准化推广

唯有如此，才能实现从“救火式”管理向“预防型”质量文化的转变。

5. 信息系统集成技术与系统架构设计

在现代信息化建设中，信息系统集成已成为组织实现业务协同、数据共享和流程优化的核心手段。随着企业数字化转型的加速，传统的单体系统已难以满足复杂多变的业务需求，跨平台、跨系统的集成能力成为衡量IT架构成熟度的重要指标。本章聚焦于信息系统集成中的关键技术与系统架构设计方法，深入剖析分层架构、服务化设计、微服务与容器化等主流技术范式，并结合实际场景探讨ESB、SOA及微服务在系统集成中的应用逻辑与实施路径。通过理论结合实践的方式，帮助读者建立对系统集成技术体系的系统性认知，掌握从架构选型到接口设计的关键决策依据。

5.1 系统架构设计原则

系统架构设计是信息系统建设的顶层设计环节，直接影响系统的可维护性、扩展性、性能表现和长期演进能力。优秀的架构不仅需要满足当前业务功能需求，还应具备良好的弹性与适应性，以应对未来可能的技术变革与业务扩张。本节将围绕分层架构与模块化设计展开论述，并进一步探讨不同架构风格的特点及其适用场景，为后续集成方案的设计提供理论支撑。

5.1.1 分层架构与模块化设计

分层架构是一种经典的软件设计模式，其核心思想是将系统划分为多个逻辑层次，每一层承担特定职责并仅依赖于下一层提供的服务。常见的四层架构包括：表示层（Presentation Layer）、业务逻辑层（Business Logic Layer）、数据访问层（Data Access Layer）和持久层（Persistence Layer）。这种结构有助于降低耦合度，提升代码复用率，并便于团队分工协作。

+-----------------------+
| 表示层 (UI/前端) |
+-----------------------+ ↓
+-----------------------+
| 业务逻辑层 (Service) |
+-----------------------+ ↓
+-----------------------+
| 数据访问层 (DAO/Repository) |
+-----------------------+ ↓
+-----------------------+
| 持久层 (数据库) |
+-----------------------+

上述分层模型遵循“高内聚、低耦合”的设计原则。例如，在Java EE应用中，Spring MVC框架实现了典型的三层分离：Controller处理HTTP请求（表示层），Service封装业务规则（业务逻辑层），Repository负责数据库操作（数据访问层）。该结构的优势在于各层职责清晰，便于单元测试与独立部署。

模块化设计则是将系统按功能或领域进行横向切分，形成若干个相对独立的功能模块。每个模块内部高度内聚，对外暴露明确的接口。例如，在电商平台中可划分为用户管理、订单处理、库存管理、支付网关等多个模块。模块化的好处在于

• ▪▪ ▪ ▪ ▪ 提升开发效率：不同团队可并行开发不同模块；
• ▪▪ ▪ ▪ ▪ 增强可维护性：问题定位更精准，修改影响范围可控；
• ▪▪ ▪ ▪ ▪ 支持灵活组合：模块可根据业务需要动态组装或替换。

为了实现有效的模块化，通常采用Maven多模块项目结构或Gradle子项目方式进行工程组织。以下是一个典型的Maven多模块项目结构示例

<modules> <module>user-service</module> <module>order-service</module> <module>inventory-service</module> <module>common-utils</module> <module>gateway-api</module>
</modules>

该配置定义了五个子模块，其中 common-utils 作为公共组件被其他模块引用，避免重复造轮子。通过 <dependency> 标签引入依赖，实现模块间的松耦合调用。

架构设计中的关注点分离

在分层与模块化的基础上，还需考虑“关注点分离”（Separation of Concerns, SoC）原则。这意味着每一个设计单元只专注于解决一个特定问题。例如，安全控制不应嵌入业务逻辑中，而应由专门的拦截器或切面（AOP）处理；日志记录也应统一由日志框架完成，而非散落在各个方法体内。

该表格展示了常见设计要素及其对应实现方式，体现了架构设计中对关键质量属性的支持。

架构演进趋势：从单体到分布式

随着业务规模扩大，传统单体架构面临性能瓶颈与发布僵化等问题。因此，越来越多的企业开始向分布式架构迁移。下图使用Mermaid语法描述了从单体架构向微服务架构的演进过程

graph TD A[单体应用] --> B{流量增长} B --> C[垂直拆分: Web层 & DB层分离] C --> D[水平扩展: 多实例负载均衡] D --> E[模块化改造: 内部组件解耦] E --> F[服务化演进: SOA / 微服务] F --> G[容器化部署: Docker + Kubernetes]

该流程图揭示了系统架构随业务压力逐步演进的典型路径。每一次升级都伴随着技术栈的更新与运维复杂度的上升，但也带来了更高的可用性与灵活性。

5.1.2 架构风格与选型策略

不同的架构风格适用于不同的业务场景和技术约束条件。常见的架构风格包括单体架构、分层架构、事件驱动架构（Event-Driven Architecture）、面向服务架构（SOA）以及微服务架构等。合理选择架构风格需综合考虑团队能力、系统规模、性能要求、部署环境等因素。

主流架构风格对比分析

下表对五种典型架构风格进行了横向比较

从表中可见，微服务和事件驱动架构虽然具备出色的扩展性和灵活性，但对DevOps能力、监控体系和网络稳定性提出了更高要求。对于初创公司或资源有限的团队，建议优先采用分层架构或轻量级SOA模式，待业务稳定后再逐步向微服务过渡。

架构选型决策模型

为辅助架构决策，可构建如下评估矩阵

flowchart LR Start(开始架构选型) --> Q1{是否需要高并发?} Q1 -- 是 --> Q2{是否有多个独立业务线?} Q2 -- 是 --> Choose(Microservices + Event Sourcing) Q2 -- 否 --> Q3{是否已有ESB基础设施?} Q3 -- 是 --> ChooseSOA(SOA with ESB) Q3 -- 否 --> ChooseMonolith(Monolithic with Layers) Q1 -- 否 --> Q4{团队是否有容器运维经验?} Q4 -- 是 --> ConsiderMicroservices Q4 -- 否 --> ChooseLayered(Layered Monolith)

该决策流程图引导设计者根据实际条件做出理性判断。例如，若团队缺乏Kubernetes运维经验，则即使业务有扩展需求，也不宜贸然采用微服务架构，否则可能导致系统不稳定甚至运维瘫痪。

架构设计中的权衡（Trade-off）

任何架构选择都是权衡的结果。CAP定理指出，在分布式系统中无法同时满足一致性（Consistency）、可用性（Availability）和分区容忍性（Partition Tolerance）。例如，在电商秒杀场景中，通常牺牲强一致性换取高可用性，采用最终一致性模型并通过消息队列削峰填谷。

此外，性能与可维护性之间也存在张力。过度优化可能导致代码晦涩难懂，不利于长期维护；而过分追求整洁架构又可能引入额外抽象层，带来性能损耗。因此，架构师必须在“足够好”与“完美”之间找到平衡点。

综上所述，系统架构设计不仅是技术选择的过程，更是战略规划的一部分。合理的架构不仅能支撑当前业务运行，还能为未来的可持续发展奠定坚实基础。

5.2 信息系统集成关键技术

信息系统集成涉及多个异构系统的互联互通，涵盖数据、流程、界面和服务等多个层面的整合。近年来，随着服务化理念的普及，基于标准协议和中间件的集成方式逐渐取代了传统的点对点直连模式。本节重点介绍三种关键集成技术：企业服务总线（ESB）、面向服务的架构（SOA）以及微服务与容器化部署，分析其工作原理、应用场景及实施要点。

5.2.1 ESB（企业服务总线）原理与应用

企业服务总线（Enterprise Service Bus, ESB）是一种用于实现系统间松耦合通信的中间件平台。它充当“信息高速公路”，屏蔽底层协议差异，提供路由、转换、协议适配、安全控制等功能，使得服务消费者无需关心服务提供者的具体位置和技术细节。

ESB的核心功能组件

典型的ESB产品包括Apache Camel、MuleSoft、IBM Integration Bus等。以Apache Camel为例，其通过DSL（领域特定语言）定义路由规则，极大简化了集成开发。

from("jms:queue:orders") .unmarshal.json(JsonLibrary Jackson, Order.class) .choice .when(header("amount").gt(1000)) .to("jms:queue:highValueOrders") .otherwise .to("jms:queue:normalOrders");

• ▪▪ ▪ ▪ ▪ from("jms:queue:orders") ：监听名为 orders 的JMS队列，作为消息源；
• ▪▪ ▪ ▪ ▪ .unmarshal.json ：将接收到的JSON消息反序列化为Java对象 Order ；
• ▪▪ ▪ ▪ ▪ .choice ：开启条件分支判断；
• ▪▪ ▪ ▪ ▪ .when(header("amount").gt(1000)) ：如果消息头中 amount 字段大于1000，则进入高价值订单通道；
• ▪▪ ▪ ▪ ▪ .to("jms:queue:highValueOrders") ：将符合条件的消息发送至高价值订单队列；
• ▪▪ ▪ ▪ ▪ .otherwise ：其余情况归入普通订单；
• ▪▪ ▪ ▪ ▪ .to("jms:queue:normalOrders") ：路由至普通订单队列。

该代码实现了基于金额阈值的智能路由功能，展示了ESB在业务规则引擎方面的强大能力。

ESB的应用场景

ESB广泛应用于银行、电信、医疗等行业，特别是在遗留系统整合项目中发挥重要作用。例如，某银行需将核心 banking system 与新上线的移动App对接，由于原系统仅支持WebService接口，而移动端偏好RESTful API，此时可通过ESB实现协议转换

sequenceDiagram participant MobileApp participant ESB participant CoreBankingSystem MobileApp->>ESB: POST /api/v1/transfer (JSON) ESB->>CoreBankingSystem: Call transferMoney SOAP Request CoreBankingSystem-->>ESB: SOAP Response ESB-->>MobileApp: Return JSON Success/Failure

此序列图清晰地展示了ESB如何作为中介完成协议翻译与数据映射，使前后端技术栈完全解耦。

5.2.2 SOA（面向服务的架构）设计模式

面向服务的架构（Service-Oriented Architecture, SOA）强调将业务功能封装为可重用、自包含的服务单元，通过标准化接口对外暴露。SOA的核心理念是“服务即资产”，旨在打破信息孤岛，促进企业级资源共享。

SOA的关键特征

• ▪▪ ▪ ▪ ▪ 松耦合 ：服务之间通过契约（Contract）交互，减少直接依赖；
• ▪▪ ▪ ▪ ▪ 粗粒度接口 ：避免频繁细粒度调用，提高通信效率；
• ▪▪ ▪ ▪ ▪ 位置透明 ：服务调用者不关心服务部署位置；
• ▪▪ ▪ ▪ ▪ 可发现性 ：服务注册到UDDI目录，支持动态查找；
• ▪▪ ▪ ▪ ▪ 可组合性 ：多个服务可编排成新的业务流程。

典型的SOA实现依赖于Web Services技术栈，包括WSDL（接口定义）、SOAP（消息格式）、UDDI（服务注册）和WS-*系列规范（如WS-Security、WS-ReliableMessaging）。

服务契约设计示例

以下是一个使用WSDL定义的转账服务接口片段

<wsdl:definitions name="TransferService"> <wsdl:message name="TransferRequest"> <wsdl:part name="fromAccount" type="xsd:string"/> <wsdl:part name="toAccount" type="xsd:string"/> <wsdl:part name="amount" type="xsd:double"/> </wsdl:message> <wsdl:portType name="TransferPort"> <wsdl:operation name="executeTransfer"> <wsdl:input message="tns:TransferRequest"/> <wsdl:output message="tns:TransferResponse"/> </wsdl:operation> </wsdl:portType>
</wsdl:definitions>

该WSDL文件定义了一个名为 executeTransfer 的操作，接收三个参数：转出账户、转入账户和金额。服务实现方需遵守此契约提供功能，调用方可据此生成客户端代理类。

尽管SOA在理论上极具吸引力，但在实践中也暴露出一些问题，如SOAP消息冗长、性能开销大、治理复杂等。因此，近年来许多企业转向更轻量级的REST+JSON替代方案。

5.2.3 微服务架构与容器化部署

微服务架构将单体应用拆分为一组小型、自治的服务，每个服务围绕特定业务能力构建，独立开发、测试、部署和扩展。配合容器化技术（如Docker）和编排平台（如Kubernetes），可实现高效的CI/CD流水线与弹性伸缩。

微服务拆分原则

• ▪▪ ▪ ▪ ▪ 单一职责 ：每个服务只做一件事；
• ▪▪ ▪ ▪ ▪ 领域驱动设计（DDD） ：以限界上下文（Bounded Context）为边界划分服务；
• ▪▪ ▪ ▪ ▪ 独立数据存储 ：避免共享数据库，防止隐式耦合；
• ▪▪ ▪ ▪ ▪ 去中心化治理 ：允许不同服务使用最适合的技术栈。

以下是一个Spring Boot微服务启动类示例

@SpringBootApplication
@EnableEurekaClient
public class OrderServiceApplication { public static void main(String args) { SpringApplication.run(OrderServiceApplication.class, args); } @Bean public RestTemplate restTemplate { return new RestTemplate; }
}

• ▪▪ ▪ ▪ ▪ @SpringBootApplication ：启用自动配置、组件扫描和配置类加载；
• ▪▪ ▪ ▪ ▪ @EnableEurekaClient ：注册到Eureka服务发现中心，实现服务间调用的动态寻址；
• ▪▪ ▪ ▪ ▪ RestTemplate Bean：用于发起HTTP请求，与其他微服务通信（推荐后期替换为OpenFeign）；
• ▪▪ ▪ ▪ ▪ main 方法：启动内嵌Tomcat服务器，暴露REST接口。

该服务可通过 /orders 端点提供订单创建、查询等功能，并通过服务注册中心被其他模块发现和调用。

容器化部署流程

使用Dockerfile打包微服务镜像

FROM openjdk:11-jre-slim
COPY target/order-service.jar /app.jar
ENTRYPOINT ["java", "-jar", "/app.jar"]
EXPOSE 8080

执行 docker build -t order-service:1.0 . 生成镜像后，可推送至私有仓库并在Kubernetes集群中部署

apiVersion: apps/v1
kind: Deployment
metadata: name: order-service
spec: replicas: 3 selector: matchLabels: app: order-service template: metadata: labels: app: order-service spec: containers: - name: order-service image: registry. ports: - containerPort: 8080

该YAML文件定义了一个包含3个副本的Deployment，Kubernetes会自动管理Pod生命周期，实现故障自愈与负载均衡。

微服务虽具优势，但也带来服务治理、链路追踪、分布式事务等挑战，需配套引入Spring Cloud Alibaba、Istio、Zipkin等工具链予以解决。

5.3 系统集成案例分析

5.3.1 多系统对接方案设计

在某大型制造企业ERP升级项目中，需将原有的SAP ERP系统与新建的MES（制造执行系统）、WMS（仓储管理系统）及CRM系统进行集成。由于各系统由不同厂商开发，技术栈各异，数据模型不一致，直接对接难度极大。

解决方案采用“中心辐射型”（Hub-and-Spoke）集成架构，以MuleSoft ESB作为集成中枢，统一处理所有系统间的数据交换。具体架构如下

graph LR SAP((SAP ERP)) --- ESB[(ESB Hub)] MES((MES System)) --- ESB WMS((WMS System)) --- ESB CRM((CRM System)) --- ESB ESB --> DB[(Central Data Warehouse)]

ESB负责： - 接收来自MES的生产完工通知； - 转换为SAP所需的IDoc格式并推送； - 从SAP提取物料主数据同步至WMS； - 将销售订单信息推送给CRM用于客户跟踪。

该方案显著降低了系统间直接依赖，提升了整体稳定性与可维护性。

5.3.2 接口定义与数据交换标准

为确保接口一致性，项目组制定了统一的API规范

所有接口均采用HTTPS + JWT认证，返回统一格式的响应体

{ "code": 200, "message": "success", "data": { /* 业务数据 */ }, "timestamp": "2024-05-01T10:00:00Z"
}

通过制定此类标准，有效避免了因接口不规范导致的集成失败与调试成本上升。

该案例表明，成功的系统集成不仅依赖先进技术工具，更需科学的架构规划与严格的规范管理。

6. 软考备考策略与实战演练

备考软考系统集成项目管理工程师，首要任务是建立清晰、结构化、可检索的知识体系。面对庞杂的考试内容，仅靠阅读教材难以形成有效记忆，必须通过科学的资料整理与笔记方法实现知识内化。

6.1.1 笔记结构化与重点标注技巧

建议采用“三级笔记法”进行知识沉淀

• ▪▪ ▪ ▪ ▪ 一级笔记：教材精读批注 在官方教材上使用不同颜色的荧光笔标记： - 黄色：核心概念（如五大过程组、十大知识领域） - 绿色：易混淆点（如范围基准 vs 进度基准） - 粉色：高频考点（如挣值计算公式、变更控制流程）
• ▪▪ ▪ ▪ ▪ 二级笔记：电子文档归纳 使用Markdown格式建立电子笔记，便于搜索与复习。示例如下

## 项目管理五大过程组
- 启动过程组：制定项目章程、识别干系人
- 规划过程组：制定项目管理计划、范围定义等
- 执行过程组：指导与管理项目工作、质量保证
- 监控过程组：监控项目工作、整体变更控制
- 收尾过程组：结束项目或阶段

• ▪▪ ▪ ▪ ▪ 三级笔记：错题本与疑问集 记录每次练习中出错的题目，并附加错误原因分析与正确解法，形成个性化纠错档案。

6.1.2 知识点归纳与思维导图应用

利用思维导图工具（如XMind、MindMaster）对十大知识领域进行可视化梳理。以下为“项目时间管理”子领域的思维导图结构示意（mermaid格式）

graph TD A[项目时间管理] --> B[定义活动] A --> C[排列活动顺序] A --> D[估算活动资源] A --> E[估算活动持续时间] A --> F[制定进度计划] A --> G[控制进度] F --> H[关键路径法CPM] F --> I[甘特图] G --> J[进度偏差SV=EV-PV] G --> K[进度绩效指数SPI=EV/PV]

通过图形化表达，能够强化逻辑关联，提升记忆效率。建议每学完一个章节后立即绘制对应导图，并在后续复习中不断补充完善。

此外，可构建一张涵盖所有计算公式的汇总表，作为冲刺阶段的重点复习材料

该表格应打印张贴于学习区域，每日默写至少一遍，确保熟练掌握。

在资料整合过程中，推荐使用Notion或Obsidian搭建个人知识库，支持双向链接、标签分类与版本回溯，极大提升信息管理效率。例如，将“变更控制流程”与“配置管理”建立关联链接，形成知识网络，有助于应对综合性案例题。

同时，建议定期（每周一次）对已整理资料进行“反向测试”——遮住笔记内容，尝试口述知识点要点，检验记忆牢固度。
